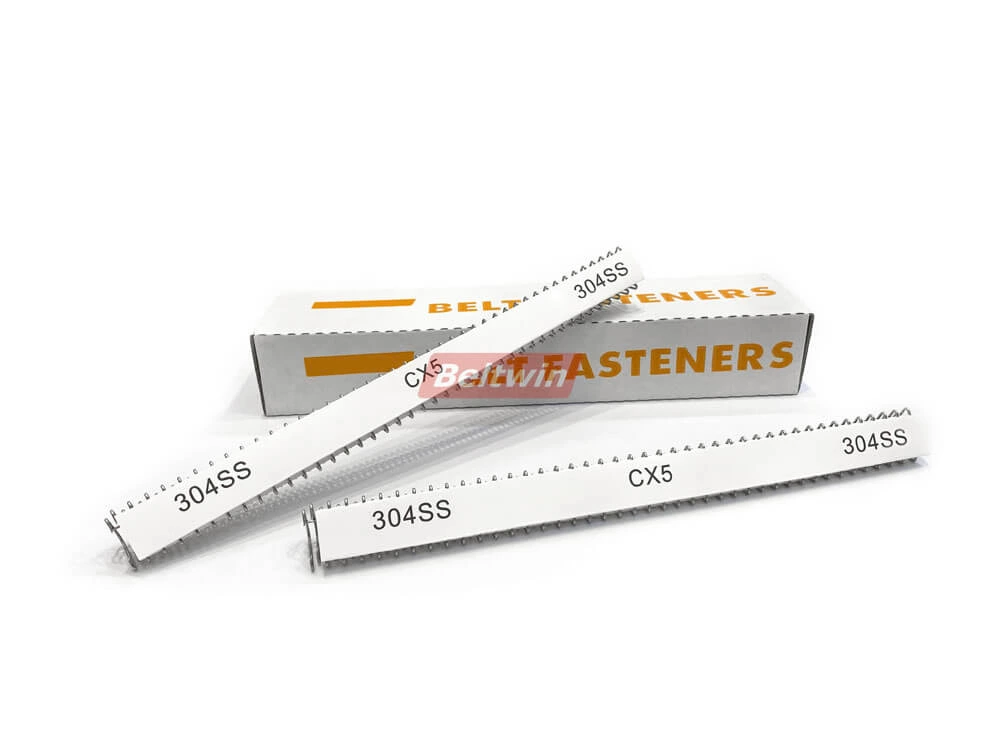

PortuguêsAttache de laçage de bande transporteuse en acier inoxydable à crochet métallique CX

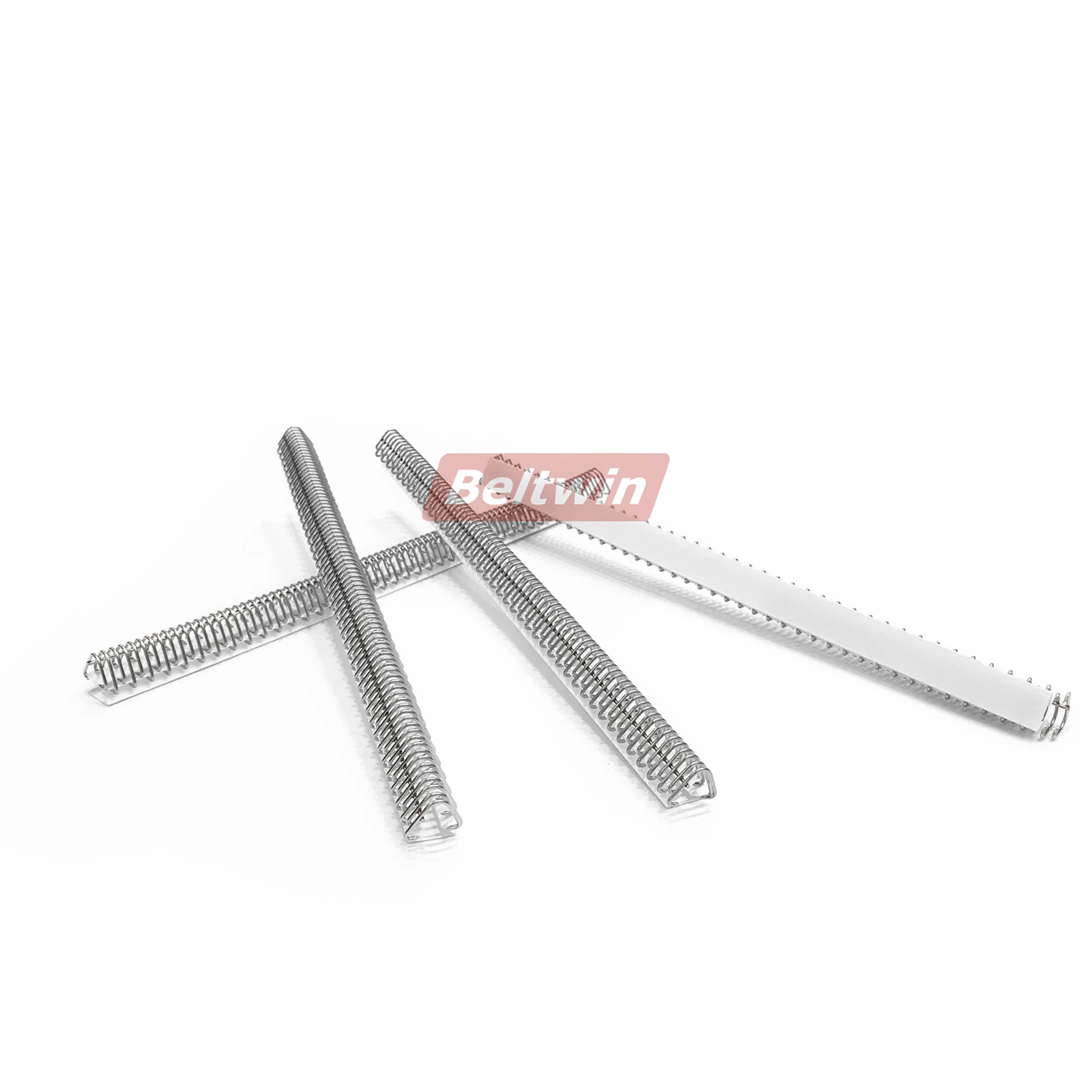

FIXATIONS EN FIL D'ACIER SÉRIE CX
Utilisation du produit
Le système de fixation à crochets CX est conçu avec une variété de diamètres de fil, de longueurs de pattes et de pointes, de métaux, de longueurs de bandes et de styles différents pour répondre aux besoins de votre application individuelle. Peut être utilisé pour les bandes transporteuses en PVC PU, etc.
caractéristiques du produit
- Le matériau de fixation est en acier inoxydable 304SS
- Structure monobloc, évitant la chute des pattes à crochet unique
- Assemblage par soudure qui aplanit la zone de jonctionnement et réduit la résistance de défilement de la bande
- Les fixations en acier inoxydable peuvent être résistantes aux produits chimiques, résistantes aux acides, anti-magnétisation sur demande peuvent être utilisées pour l'industrie alimentaire.
- Structure différente pour répondre aux différents diamètres de poulie du système de convoyeur.
- Facile à installer, ce qui peut aider à améliorer l'efficacité du travail.
- Longueur standard de fixation : 300 mm
Spécification:
| Sélection de taille/type : | ||||||||||||||
| Diamètre de la mini-poulie | Diamètre du fil | Épaisseur de la bande | ||||||||||||
|
1.2mm |
1.6mm |
2.4mm |
3.2mm |
4.0mm |
4.8mm |
5.6mm |
6.4mm |
7.1mm |
7.9mm |
9.0mm |
10.0mm |
|||
|
mm |
pouce |
MAX.3/64’’ |
1/16’’ |
3/32’’ |
1/8’’ |
5/32’’ |
3/16’’ |
7/32’’ |
1/4’’ |
9/32’’ |
5/16’’ |
11/32’’ |
25/64’’ |
|
|
51mm |
1 |
0.04 |
|
CX1 SP |
|
|
|
|
|
|
|
|
||
|
1 |
0.04 |
|
|
|
CX1 |
|
|
|
|
|
|
|
||
|
76mm 3’’ |
1 |
0.04 |
|

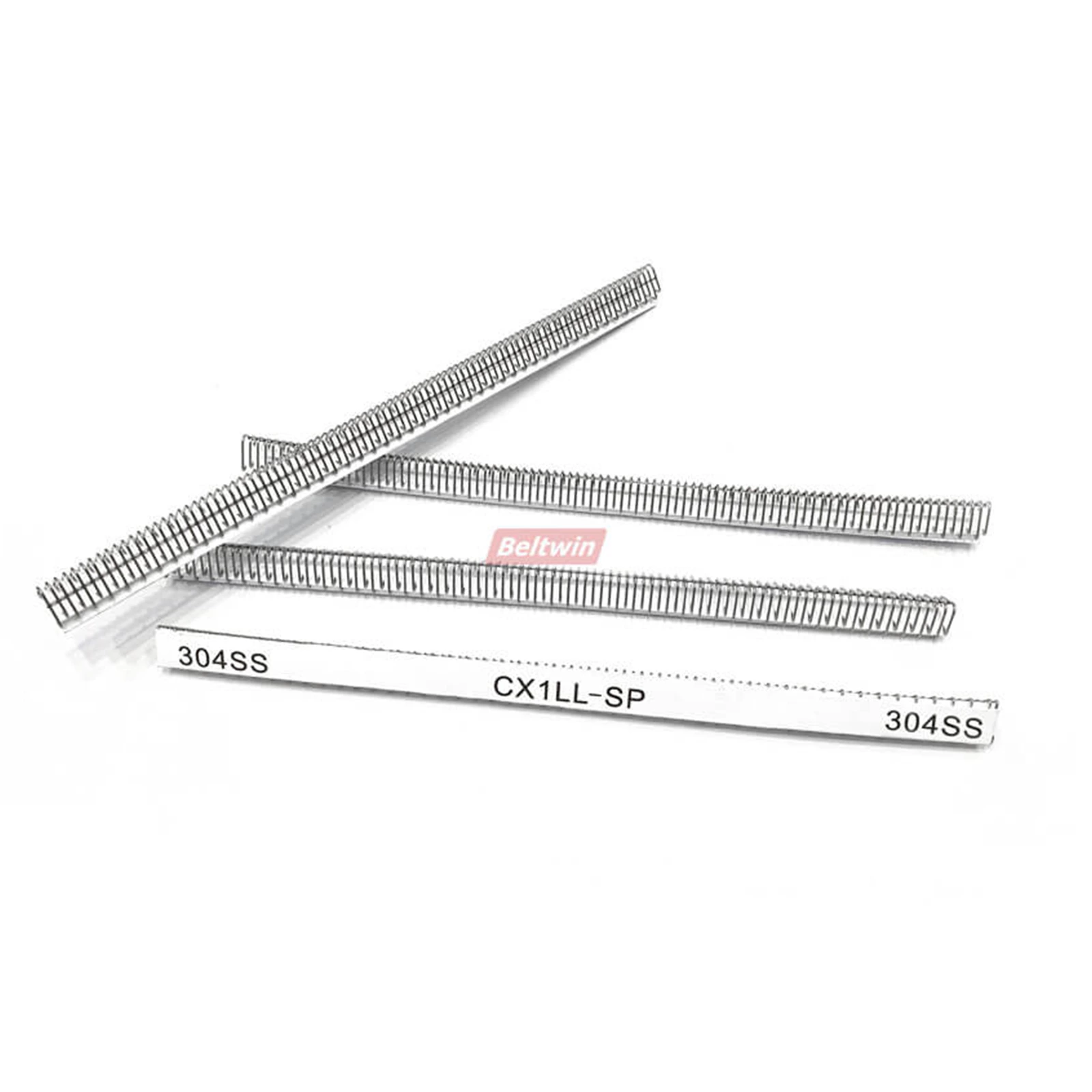

CX1LL SP |
|
|
|
|
|
|
|
|
||
|
1 |
0.04 |
|
|
|
CX1LL |
|
|
|
|
|
|
|
||
|
1.2 |
0.047 |
|
|
|
CX2ASP |
|
|
|
|
|
|
|
||
|
1.2 |
0.047 |
|
|
|
|
CX2A |
|
|
|
|
|
|
||
|
1.4 |
0.054 |
|
|
|
CX3 SP |
|
|
|
|
|
|
|
||
|
1.4 |
0.054 |
|
|
|
|
CX3 |
|
|
|
|
|
|
||
|
1.4 |
0.054 |
|
|
|
|
|
CX3 LP |
|
|
|
|
|
||
|
102mm 4’’ |
1.4 |
0.054 |
|
|
|
|
|
|
CX4 |
|
|
|
|
|
|
127mm 5’’ |
1.4 |
0.054 |
|
|
|
|
|
|
|
|
CX5 |
|
|
|
|
152mm 6’’ |
1.4 |
0.054 |
|
|
|
|
|
|
|
|
|
CX6 |
|
|
|
175mm 7’’ |
1.4 |
0.054 |
|
|
|
|
|
|
|
|
|
|
CX7 |
|
Série CX1 comme référence
Série CX2 comme référence
Série CX3 comme référence

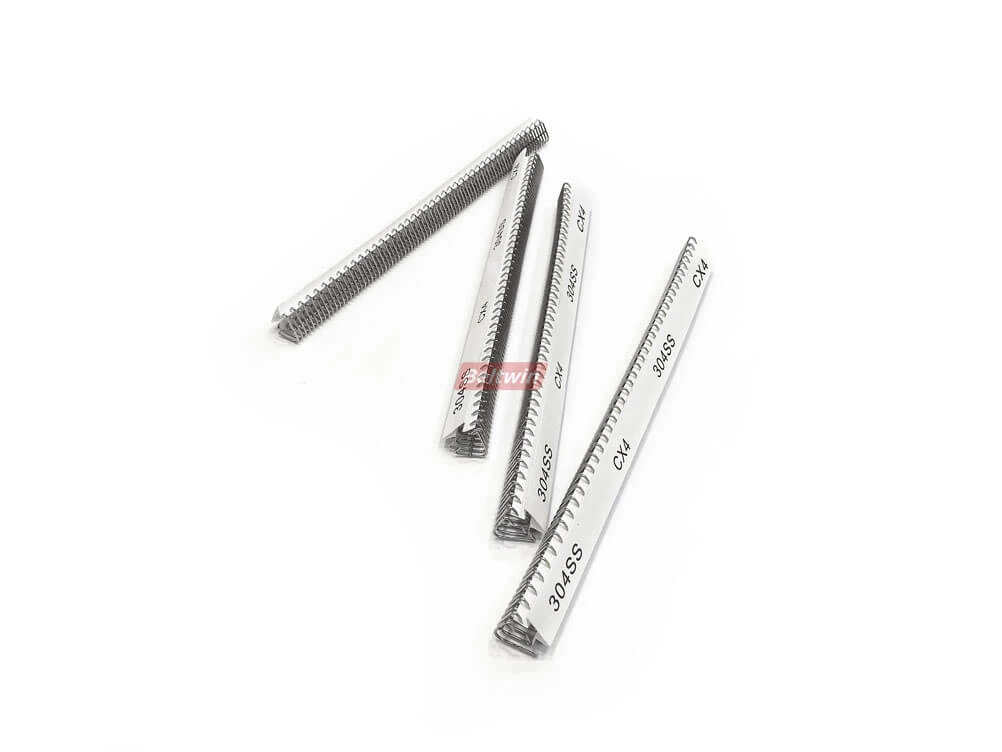

Série CX4 comme référence
Série CX5 comme référence

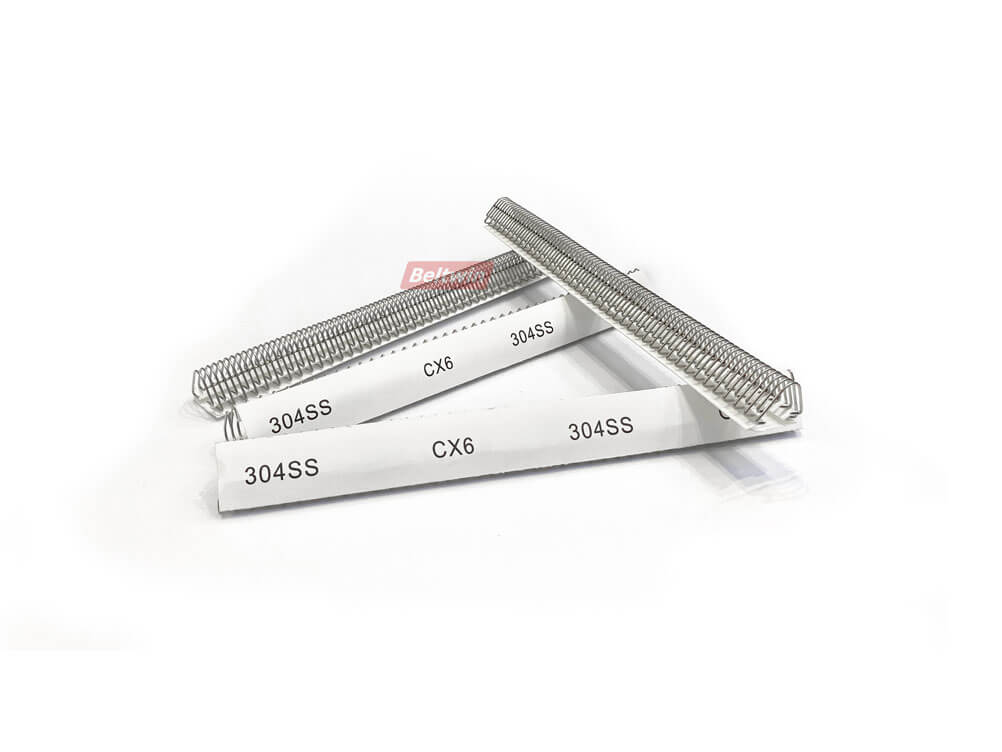

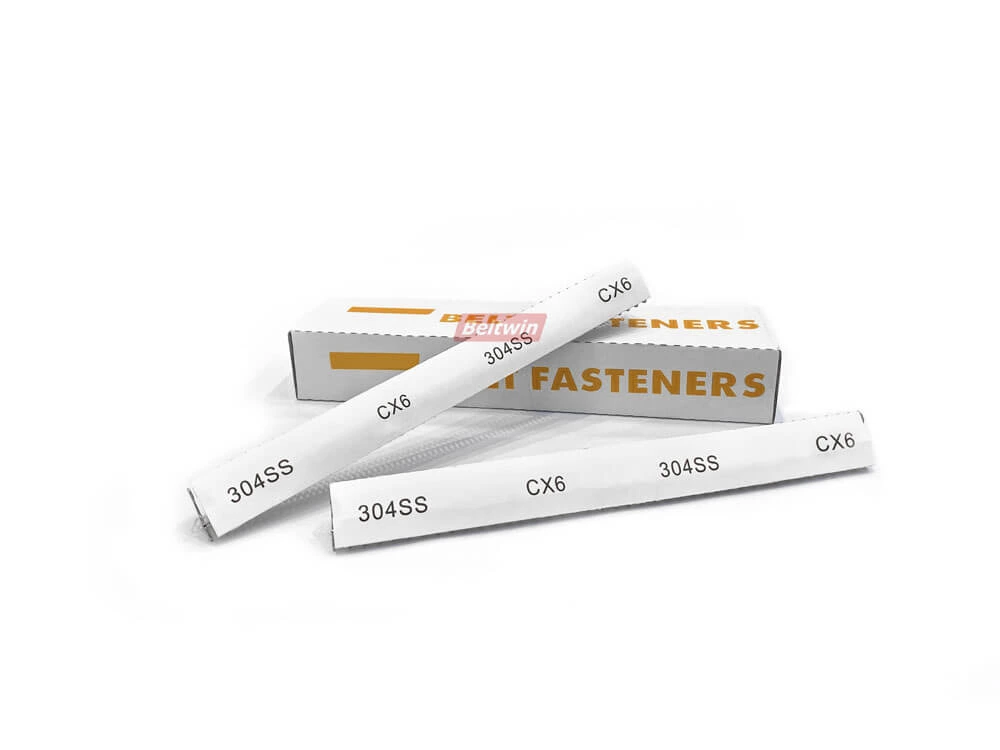

Série CX6 comme référence

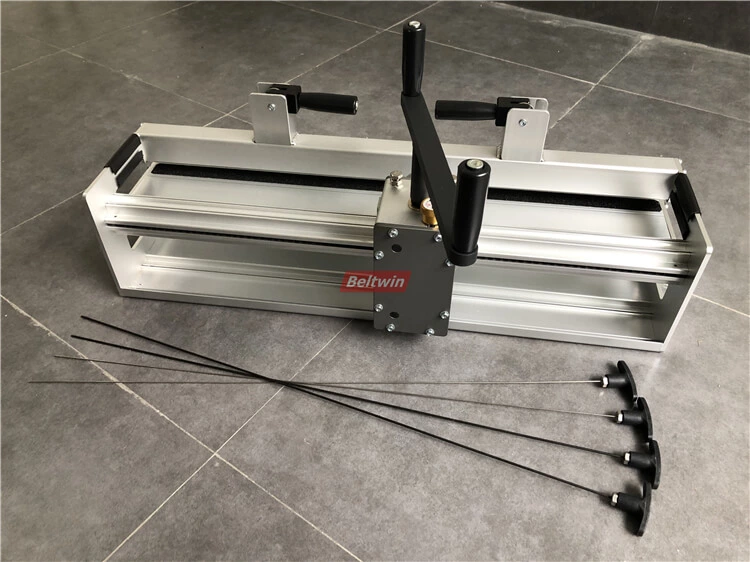

Outil d'installation :
Utilisez une laqueuse à rouleaux manuelle pour installer les attaches en fil d'acier de la série CX sur une bande transporteuse en PVC ou en PU.

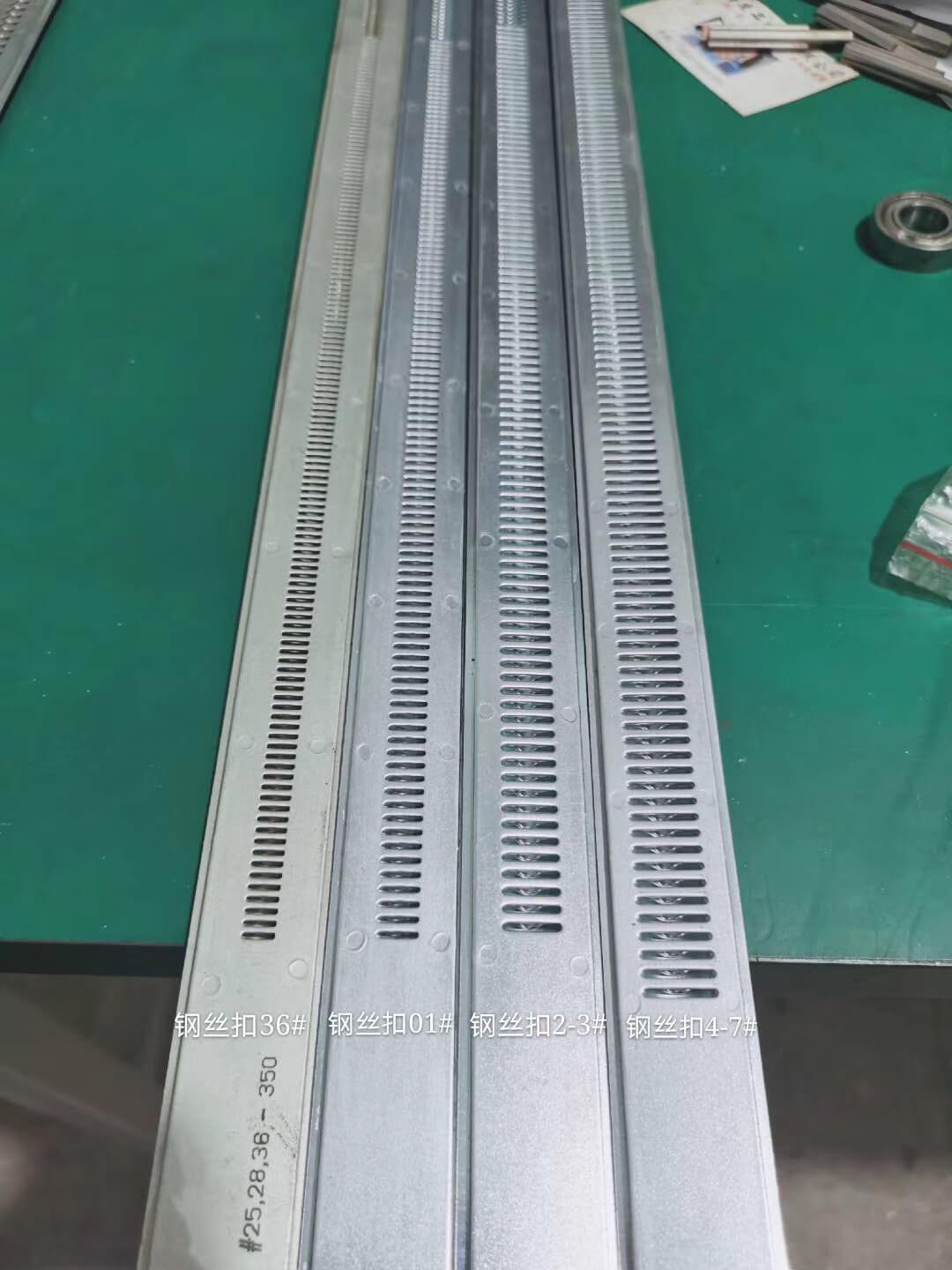

La bande faciale de différentes tailles peut convenir à différentes attaches, peut également être utilisée pour le système de fixation de laçage Clipper Alligator
