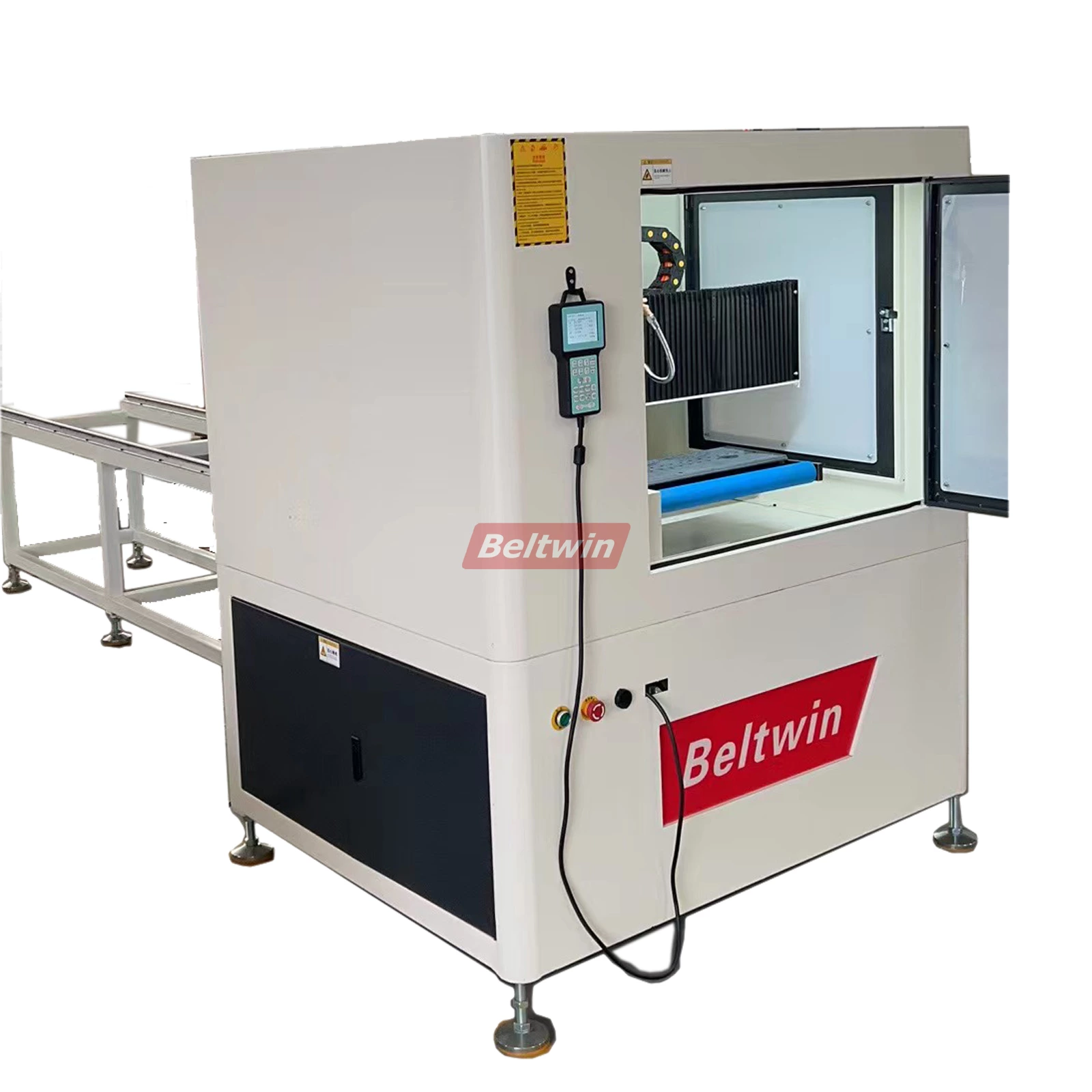

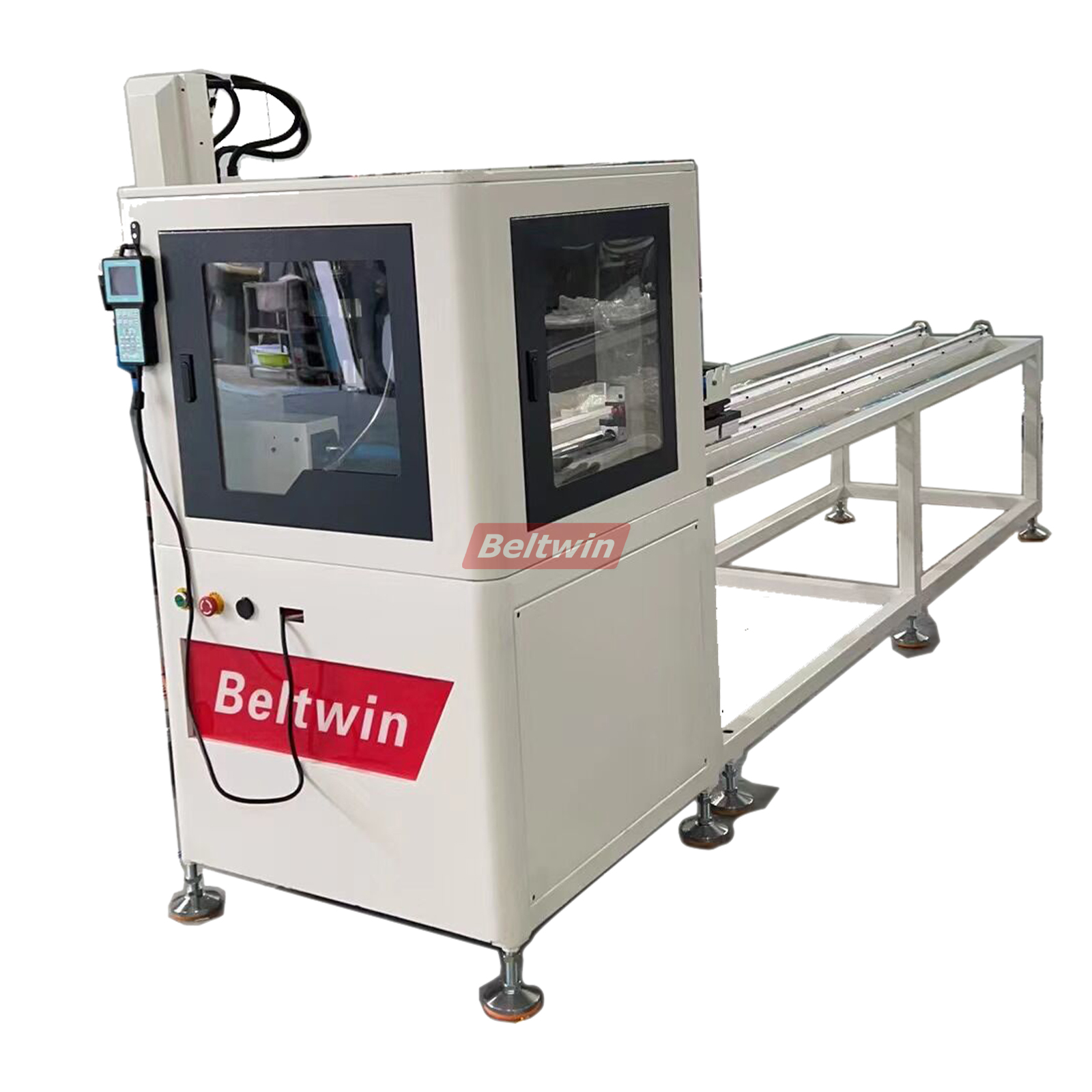

PortuguêsPerforatrice de courroies de distribution TD200T et TD500T
Cette machine peut être utilisée pour différents types de traitement sur les courroies de distribution, notamment le rainurage, la perforation, le contre-fonçage et l'enlèvement de dents.
Fiche technique
| Modèle | TD200T | TD500T |
| Puissance de la broche | 800w | 2.2kw |
| Vitesse de broche | 24000r/min | 24000r/min |
| Largeur maximale de la courroie | 200mm | 500mm |
| Longueur maximale de la courroie | 6000mm | 8000mm |
| Longueur minimale de la courroie | 400mm | 700mm |
| Précision du repositionnement | ±0.02mm | ±0.02mm |
| Taille de la lame | 3-6mm | 3-12.7mm |
| Format d'instruction | HPLG3D G-code | HPLG3D G-code |
| Contre-pointe | Roue à retardement | Roue à retardement |
| Hauteur d'alimentation | 150mm | 150mm |
| Vitesse spatiale maximale | 5000mm/min | 7000mm/min |
| Vitesse de travail | 3500mm/min | 5000mm/min |

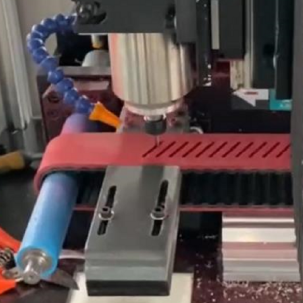

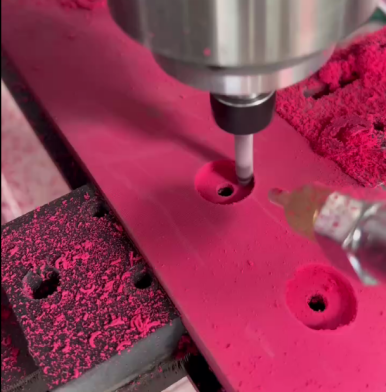

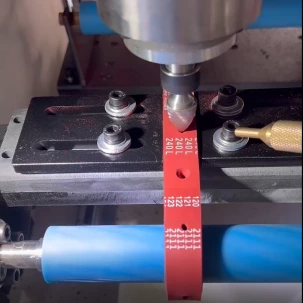

Travail à la machine

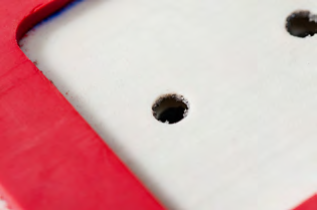

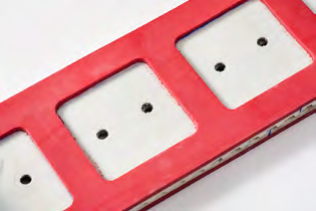

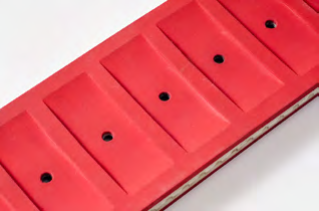

Effet de travail
Configuration
| banc de tour | Banc de tour à profil en aluminium |
| Vis | Vis à billes TAIWAN 2510 de haute précision |
| Entraînement par réduction | Aucun |
| Plaque métallique | Entièrement clos |
| Système de contrôle | Système de contrôle de la poignée à quatre axes |
| Refroidissement de la broche | Refroidissement par air |
| Portique | Tube rectangulaire en aluminium |
| Rail de guidage de type Y | Rail carré droit de TAIWAN |
| Étanche à la poussière | Axe X équipé d'un cache orgue |
| Générateur | Moteur pas à pas 57 |
| Logiciel graphique | CAO, MASCAM, UG, etc. |
| Fil | Fil de blindage haute flexibilité pour l'aviation |
