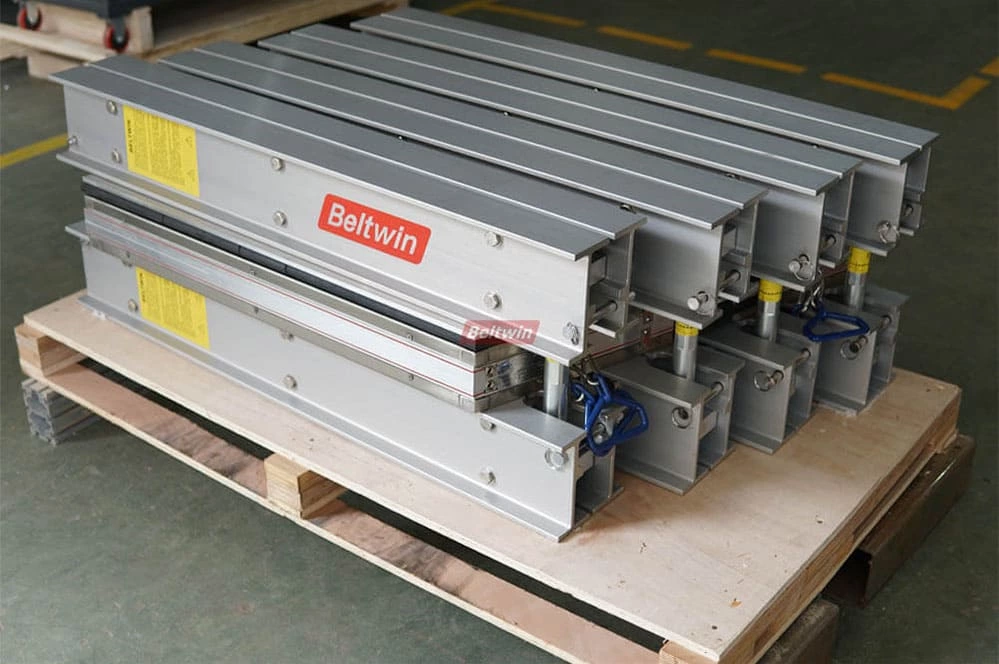

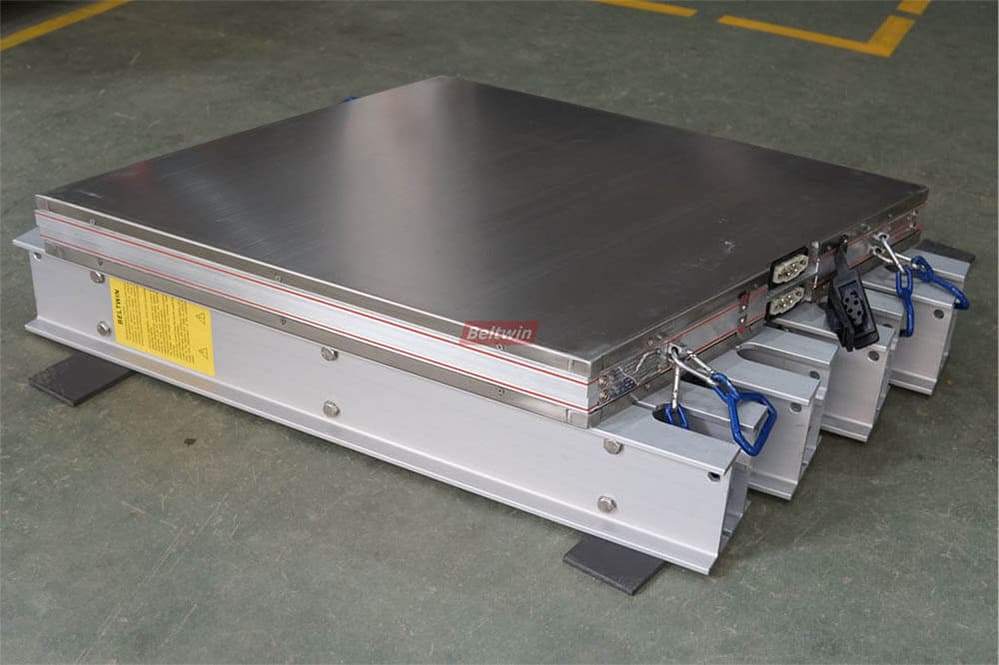

Vulcanisateur DSLQ-S de deuxième génération | Presse de vulcanisation pour bandes transporteuses en caoutchouc

Les nouveaux vulcanisateurs sectionnels pour bandes transporteuses DSLQ-S de Beltwin offrent une excellente vulcanisation à chaud pour toutes les bandes transporteuses en caoutchouc EP à plis tissés et les bandes transporteuses en caoutchouc à câbles d'acier. La pression de service est de 100 PSI et 200 PSI. Les vulcanisateurs DSLQ-S couvrent toutes les longueurs de jonction et sont portables sur site. Ils bénéficient d'une garantie de 12 mois pour l'ensemble de la machine et de 24 mois pour l'élément chauffant et le sac de pression. L'ensemble de la machine est certifié CE. Largement utilisé en Allemagne, au Royaume-Uni, en France, en Russie, aux États-Unis, au Mexique, en Indonésie et dans de nombreux autres pays.

Pour l'épissure des courroies en caoutchouc, il existe généralement 3 méthodes :

• Fixations Épissure mécanique

• Épissures vulcanisées à froid

• Épissures vulcanisées à chaud

Informations sur le produit :

1. Style de conception : Style sectionnel
2. Système de pression : Sac en caoutchouc de deuxième génération, renforcé (pression d'eau ou d'air)
3. Pressions de fonctionnement : 7 bars (100 psi) ou 14 bars (200 psi).
4. Type de bande transporteuse : bande transporteuse en caoutchouc EP ou ST
5. Refroidissement : Refroidissement par eau ;
6. Plaque chauffante : Élément chauffant flexible en silicone
7. Boulon et écrou : boulon et écrou intégrés

Des pièces de rechange:

1. Élément chauffant en silicone
2. Sac de pression en caoutchouc
3. Câbles et prises électriques
4. Pompe électrique et tuyaux haute pression
5. poutres transversales

Si vous avez besoin de quelque chose en matière de presse sectionnelle, n'hésitez pas à nous contacter.

Caractéristiques:

1. Presse de vulcanisation sectionnelle de deuxième génération
2. Livraison rapide
3. À l'exception des tailles standard, la production flexible nous permet de vous proposer n'importe quelle taille spéciale dans les plus brefs délais.
4. Peut offrir une solution totale, une presse de vulcanisation fonctionnant avec des poutres supplémentaires peut être utilisée pour plusieurs largeurs de courroie.
5. Traverse en aluminium de qualité supérieure, qui réduit le poids de la presse, par exemple des poutres pour une largeur de bande de 1200 mm, une pression de travail de 200 psi, le poids de la poutre n'est que de 38 kg par pièce.
6. Largeur maximale de la bande jusqu'à 3000mm ST Belt.
7. Pression de service jusqu'à 14bar (200psi).
8. Conception portable pour le travail sur le terrain
9. Élément chauffant en silicone durable, chauffage uniforme et entretien facile.
10. Sac de pression en caoutchouc, conception renforcée, peut supporter une pression de travail de 14 bars (200 psi) et peut accepter à la fois de l'eau ou de l'air.
11. Processus entièrement automatique programmé depuis l'unité de commande (chauffage, temps de maintien).

Caractéristiques:

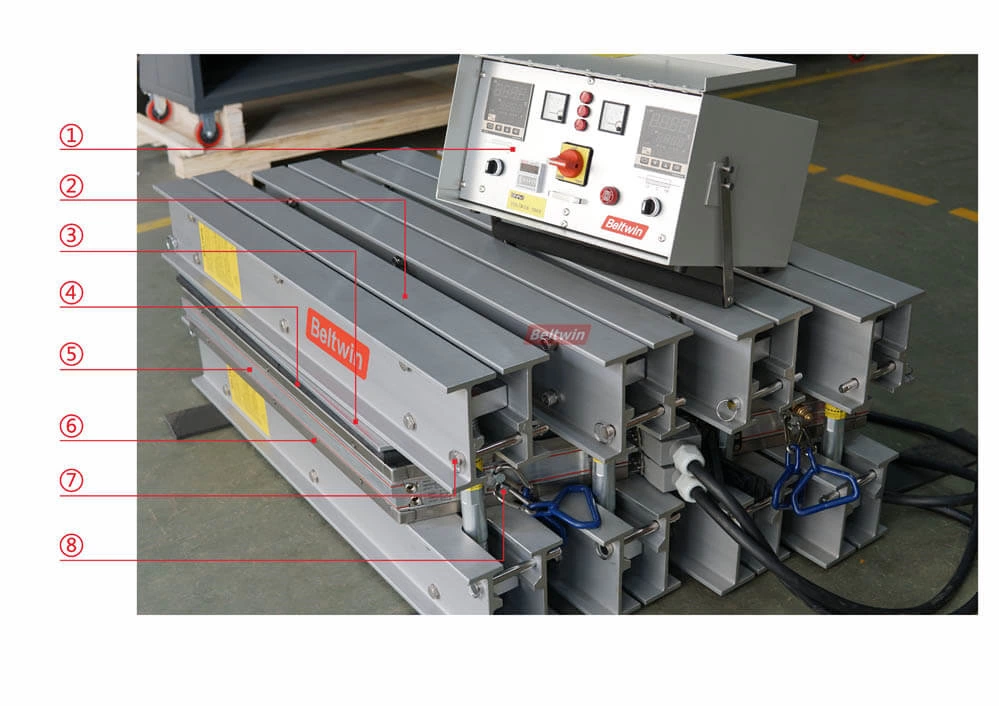

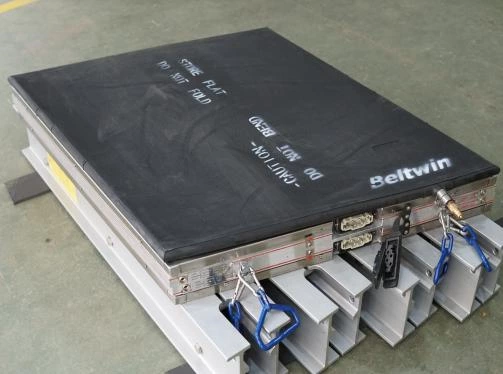

Composants de la presse de vulcanisation Beltwin

1. Boîtier de commande;
2. Poutre transversale (barres transversales) ;
3. Plaque d'aluminium à pression uniforme ;
4. Sac à pression;
5. Plaque chauffante supérieure;
6. Plateau chauffant inférieur ;
7. Épingle de sûreté;
8. Poignée de plateau.

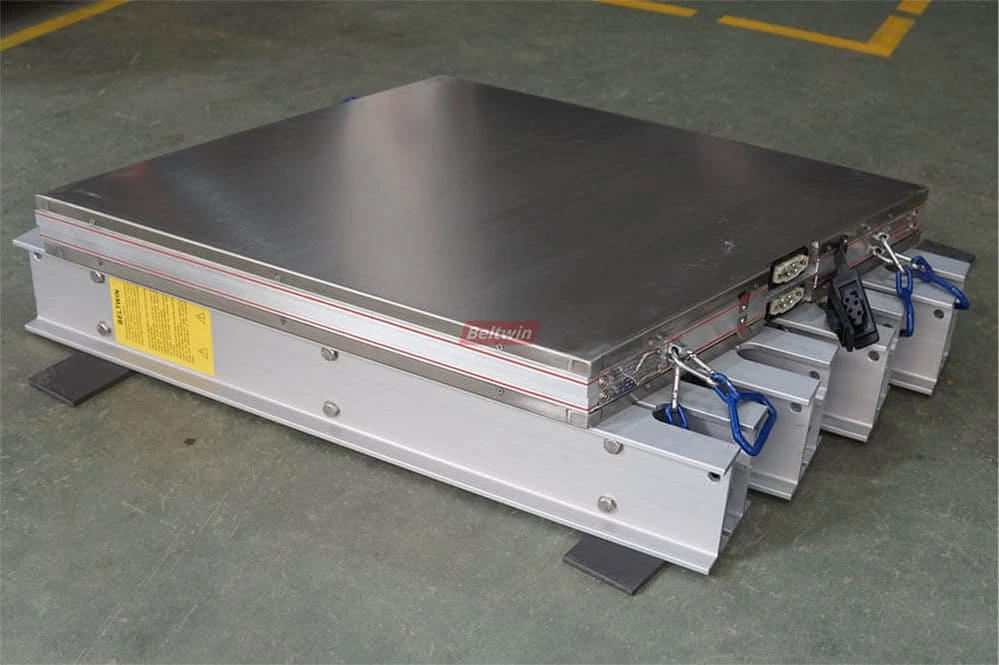

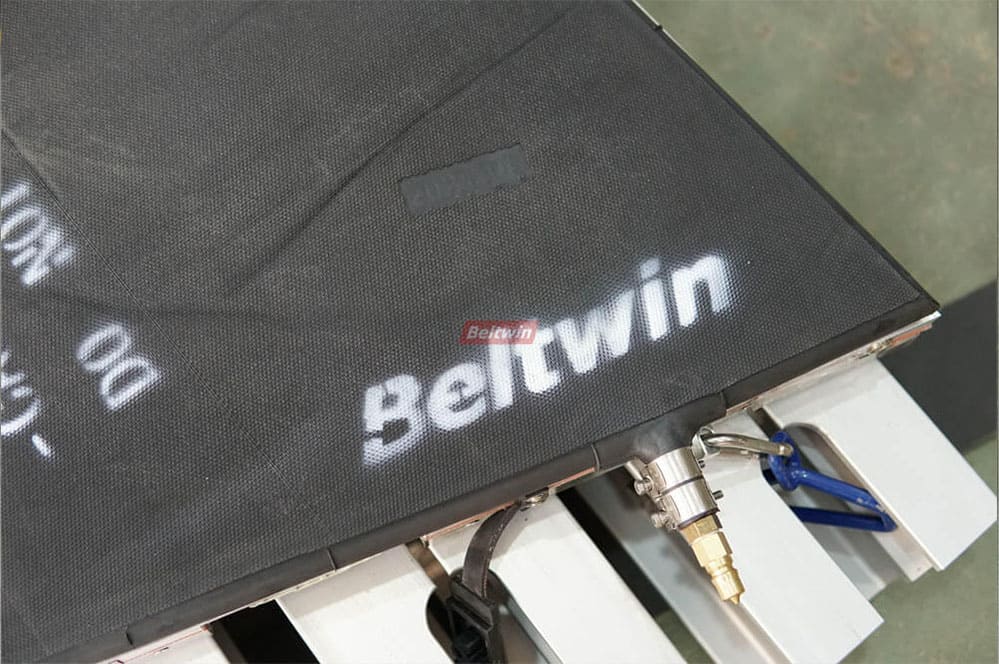

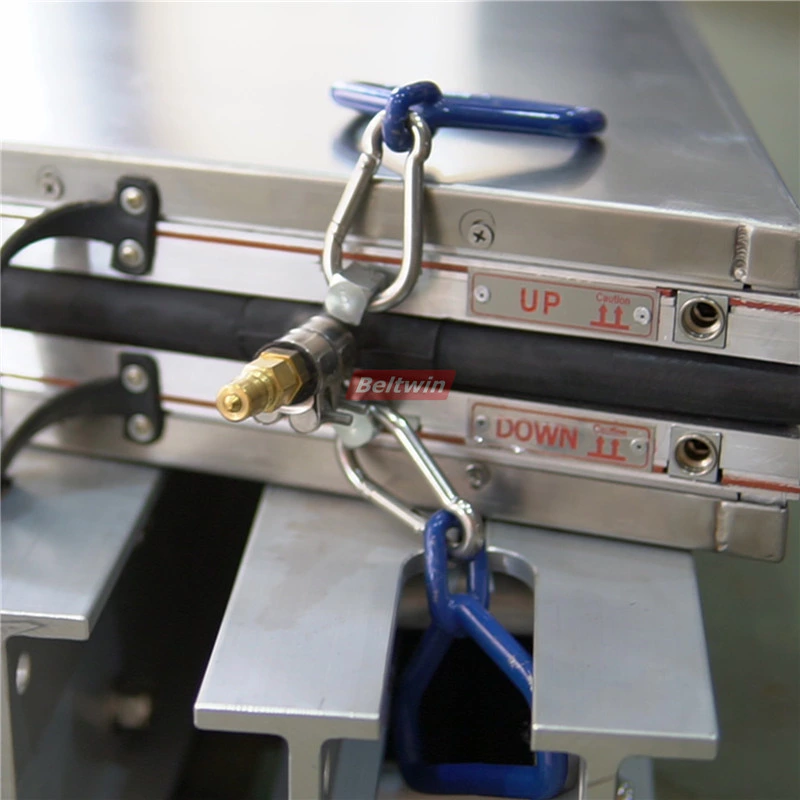

Plaque chauffante dans un système de refroidissement par eau

• La plaque chauffante Beltwin, d'une épaisseur totale de 53 mm, est constituée d'un panneau isolant recouvert d'acier inoxydable (épaisseur de 1,5 à 2 mm). La température maximale est de 200 °C, atteignant 145 °C en 20 à 30 minutes. La différence de température sur toute la surface est inférieure à +/- 5 °C pendant le temps de maintien.
• Refroidissement rapide par eau intégré dans la conception du plateau, même si le refroidissement via une pompe à pression électrique est réalisable. Refroidissement rapide de 10 à 15 minutes de 145 °C à 75 °C.
• Contrairement aux autres vulcanisateurs, le nouveau système de refroidissement de Beltwin garantit une réduction de la quantité d'eau résiduelle après une utilisation prolongée. Après refroidissement, les 10 % d'eau restante dans le plateau sont facilement nettoyables à l'air comprimé.

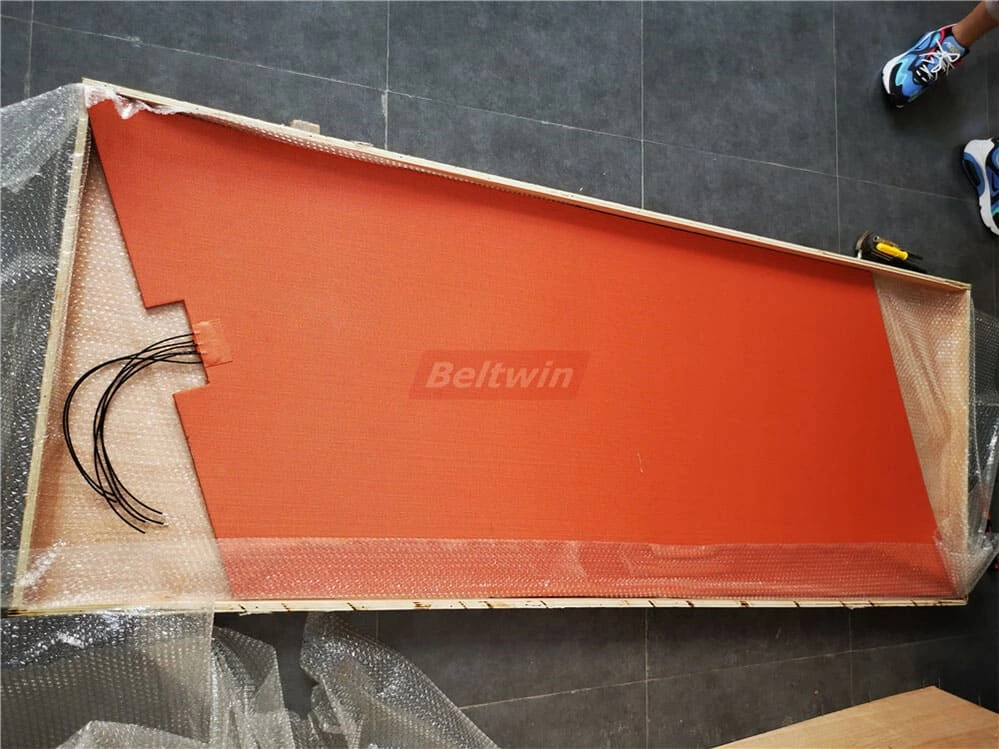

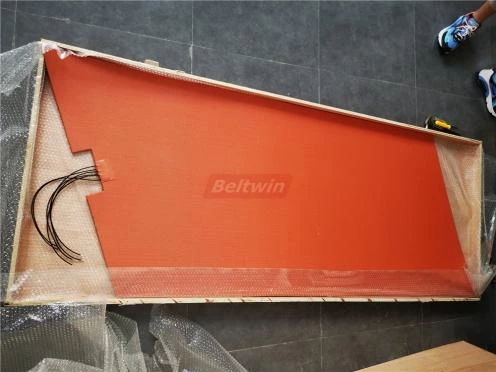

Élément chauffant

• Système de chauffage durable à 5 couches « Élément en silicone » (2 couches de silicone, 2 couches de tissu en fibre de verre et élément chauffant).
• L’isolation composite durable le rend beaucoup plus sûr.
• Complètement scellé pour éviter l'oxydation et assurer une durée de vie plus longue.
• L'élément chauffant flexible offre un chauffage uniforme de l'ensemble de la plaque chauffante.
• Adoptant la technologie de gravure, sous contrôle informatique, égalisant la distribution du chauffage et uniformément espacée.
• Garantie de 24 mois sur l'élément chauffant.

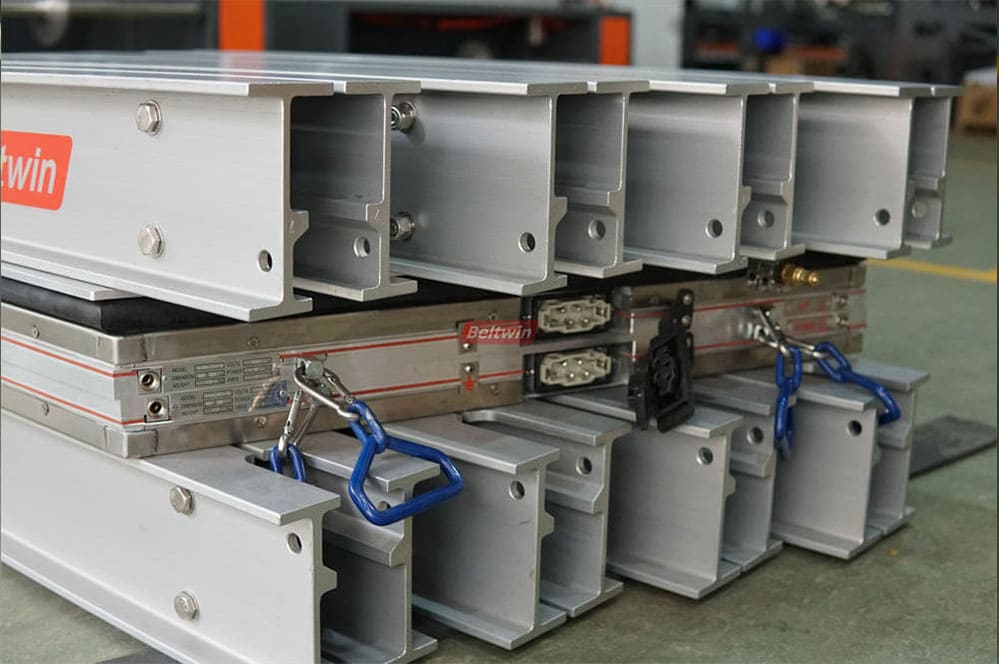

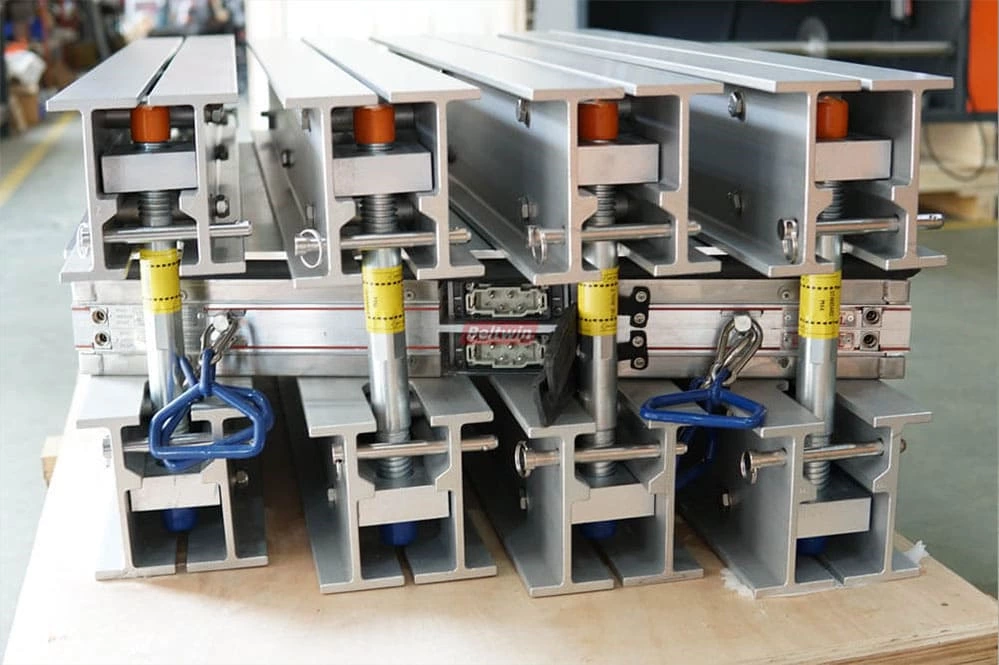

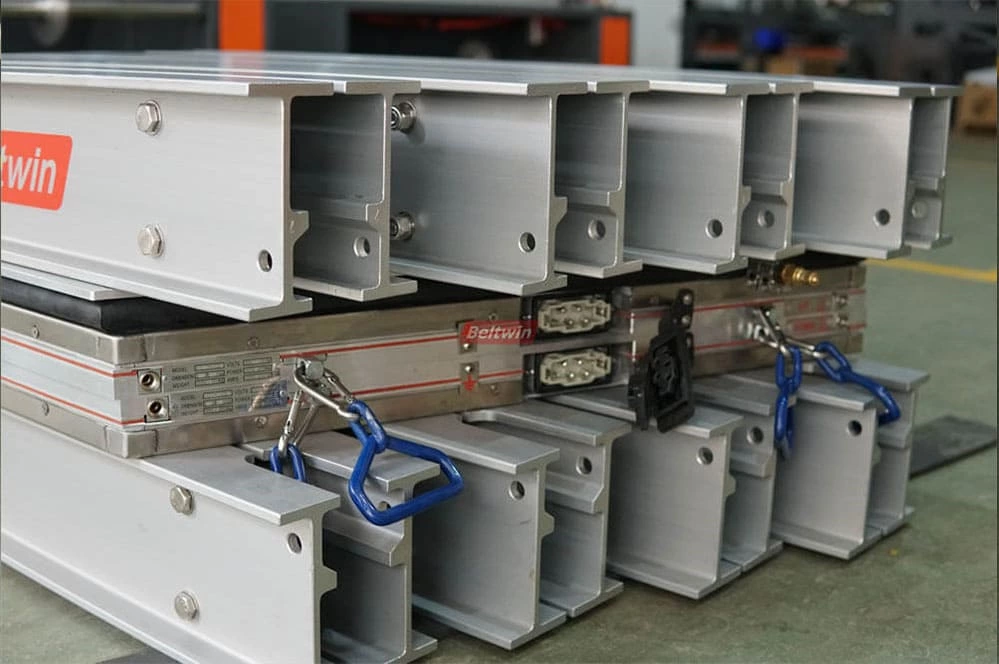

Poutre transversale (barres transversales)

• Les poutres sont fabriquées en aluminium extrudé léger.
• Les poutres standard sont en aluminium de grade 7005, tandis que celles destinées aux vulcanisateurs de plus de 1 200 mm de largeur sont en aluminium de grade 6082. La traverse de type E Almex est disponible en option.
• Ensembles d'écrous/boulons encastrés en acier haute résistance, fabriqués en acier 45#.
• Les écrous et les boulons à l’intérieur de la poutre sont beaucoup plus sûrs.
• Les poutres anodisées, comparées à la peinture, peuvent offrir une protection plus longue et ont une bien meilleure apparence.
• La section terminée garantit que la structure de la poutre restera comme d'origine, beaucoup plus sûre.
• Facile à assembler, pas besoin d'utiliser une clé de tension.

Poutres transversales de type E : (EA EAX EB)

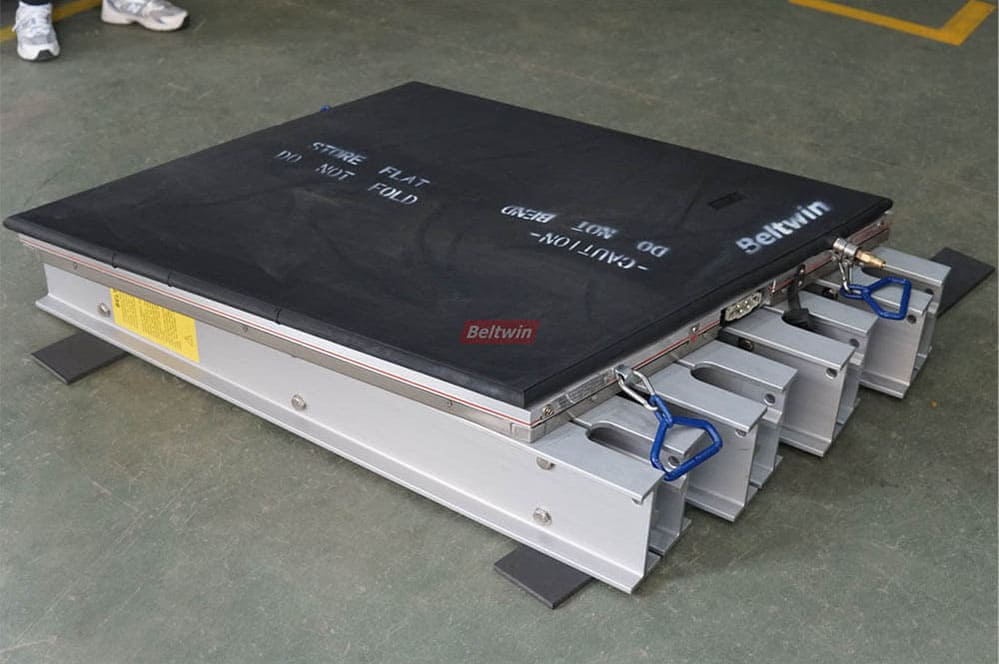

Système de pression de deuxième génération

• Le sac de pression en caoutchouc renforcé de tissu durable assure une pression uniforme sur toute la surface de l'épissure. Le taux d'expansion du sac intérieur en caoutchouc est de 600 à 700, soit environ 200 à 300 % supérieur aux autres. Par exemple, on peut étendre un morceau de caoutchouc de 200 mm de long à 1 000 mm sans dommage. Cela garantira que le caoutchouc ne présentera pas de petits trous après l'expansion, donc il ne fuira pas après une longue période d'utilisation.
• Le matériau en caoutchouc est trois fois plus cher que le caoutchouc normal.
• Le sac de pression comprend un sac intérieur, du tissu, une couche de caoutchouc et une couche de protection extérieure. Après production, il est testé pour maintenir une pression de 260 PSI (18 bars) pendant deux heures, garantissant ainsi son bon fonctionnement à une pression de service de 200 PSI.
• Garantie de 24 mois sur le sac renforcé Beltwin. Un sac de pression permet 200 à 300 assemblages.

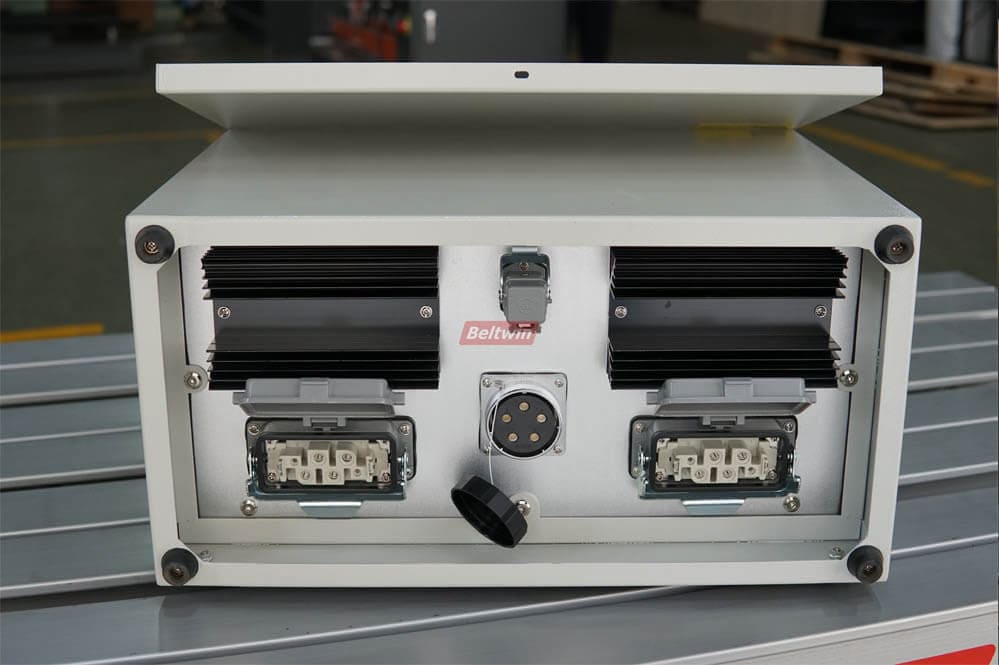

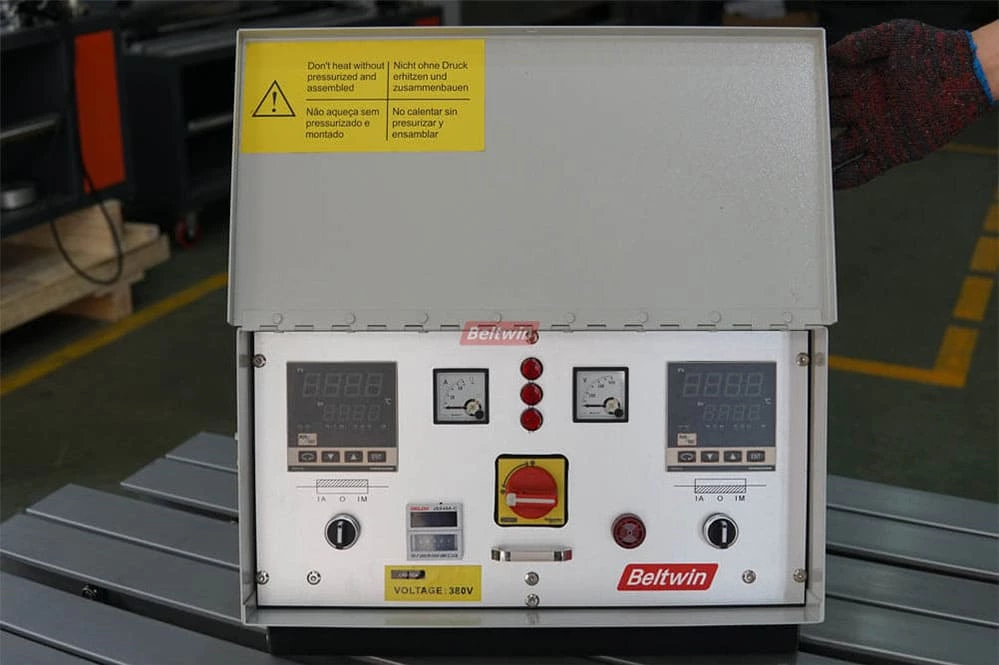

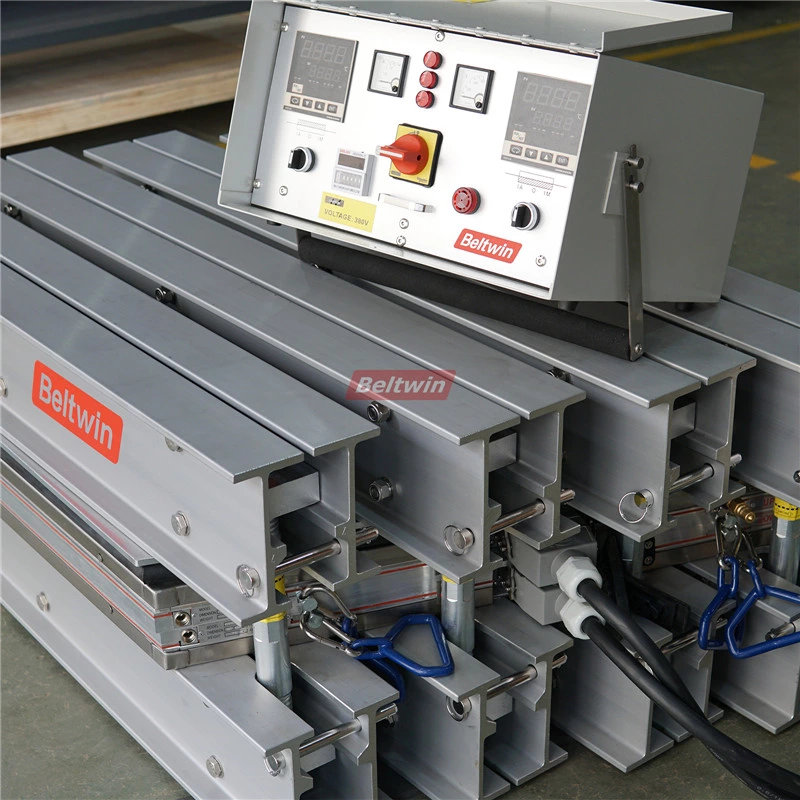

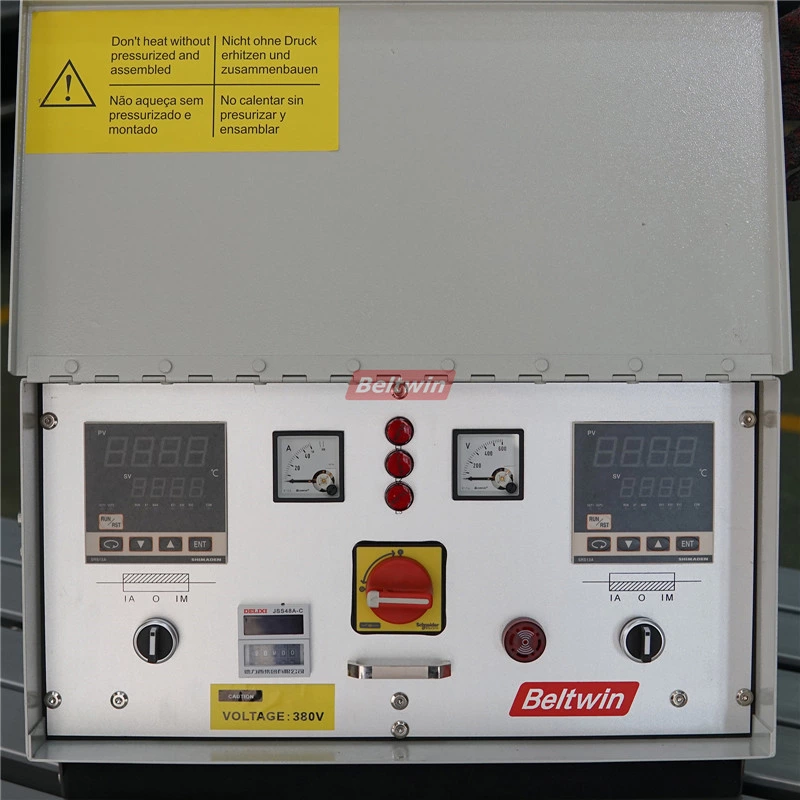

Contrôleur automatique avec câbles (standard)

• Comprend 2 contrôleurs de température, 1 minuterie, 2 ampèremètres et 1 voltmètre.
• Contrôle et indication de température numérique double Omron ou SHIMADEN.
• Même standard qu'Almex. Remplacez facilement votre ancien système de contrôle Almex, plus flexible et économique.
• Température et lecture précises ; composants électriques homologués CE.

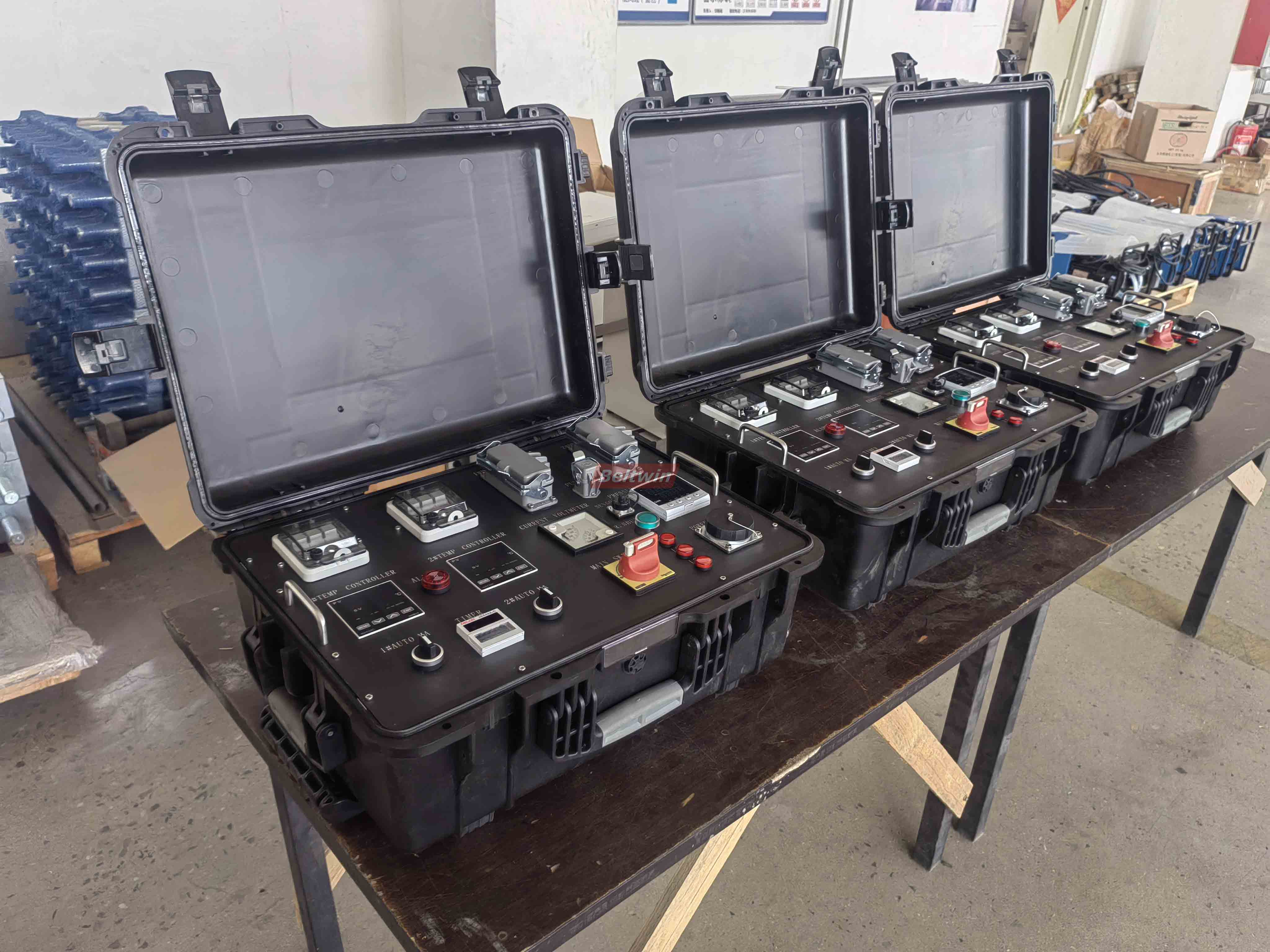

Nouveau contrôleur - Similaire T6 (en option)

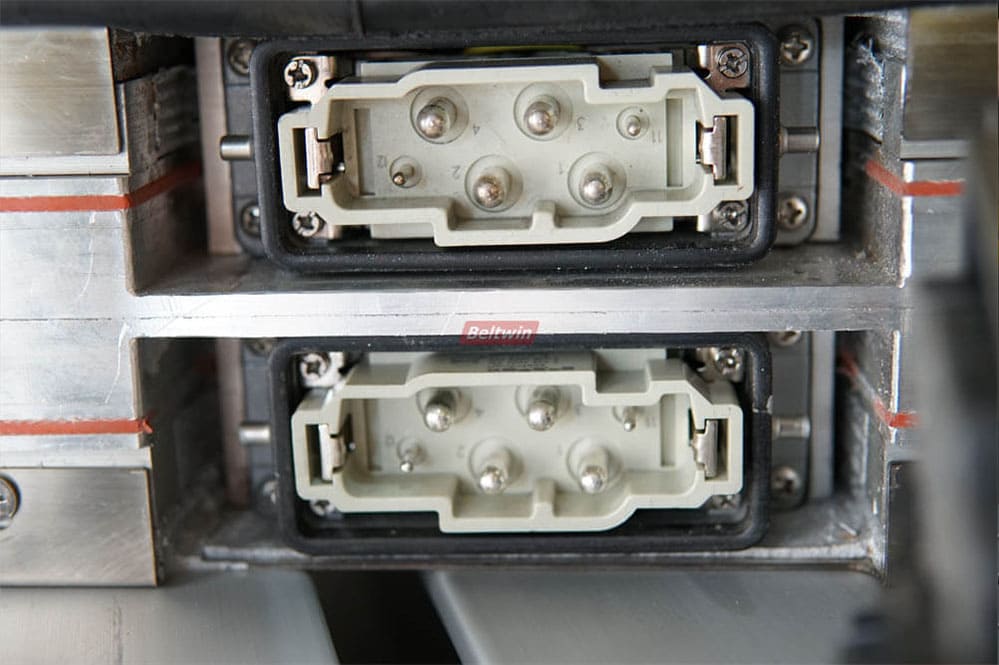

Connecteur électrique

Beltwin utilise des fiches et prises conformes aux normes européennes, marquées CE. Les broches sont plus grandes pour éviter les faux contacts et les brûlures de la prise. Le nouveau système de connexion permet de réduire ce risque de 70 à 80 %. Le connecteur HARTING d'origine est disponible en option.

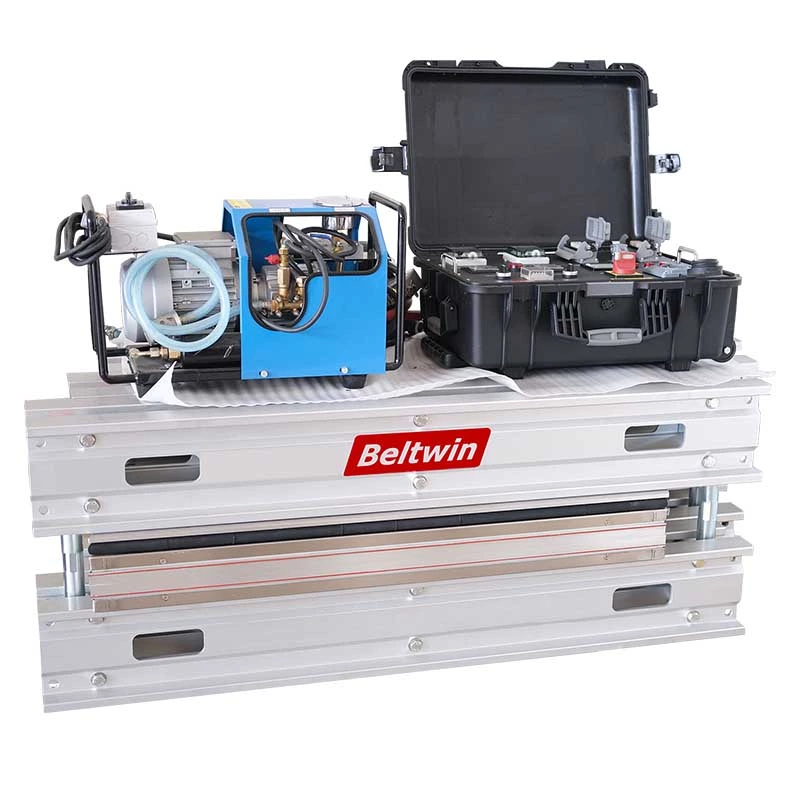

Pompe électrique pour pression et refroidissement (standard)

La pompe peut augmenter/relâcher la pression de l'eau et pomper l'eau pour le système de refroidissement par eau.

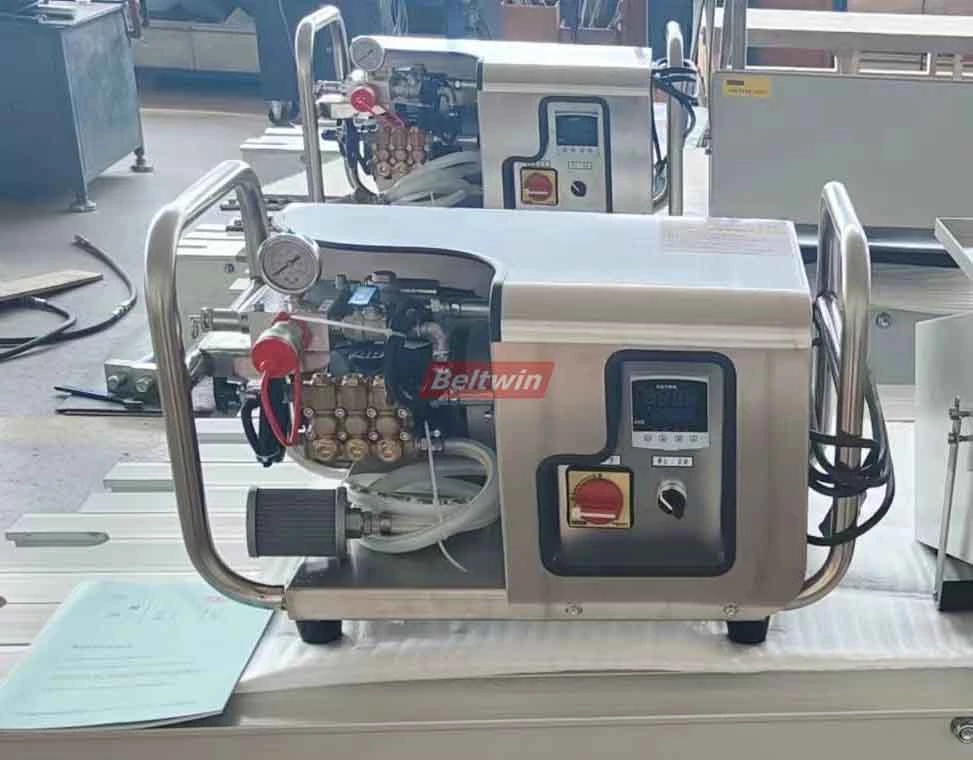

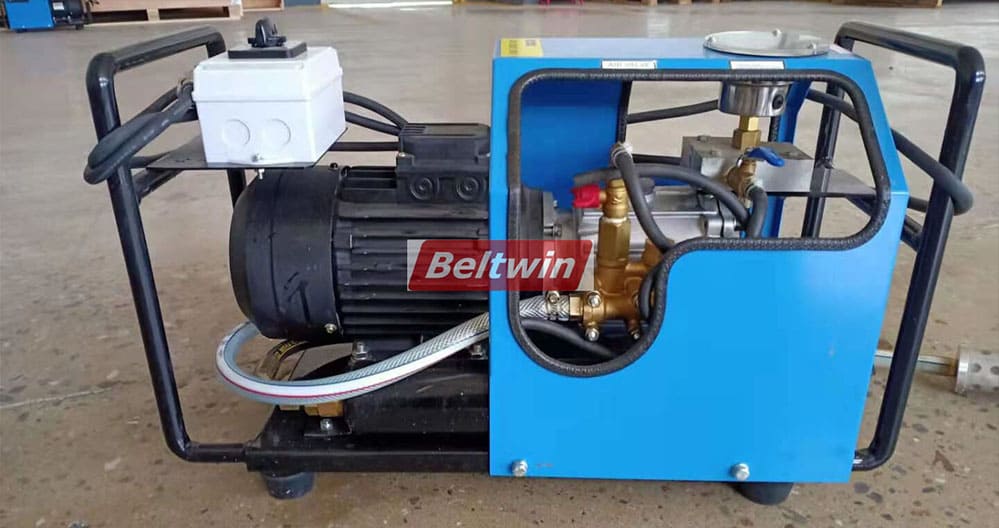

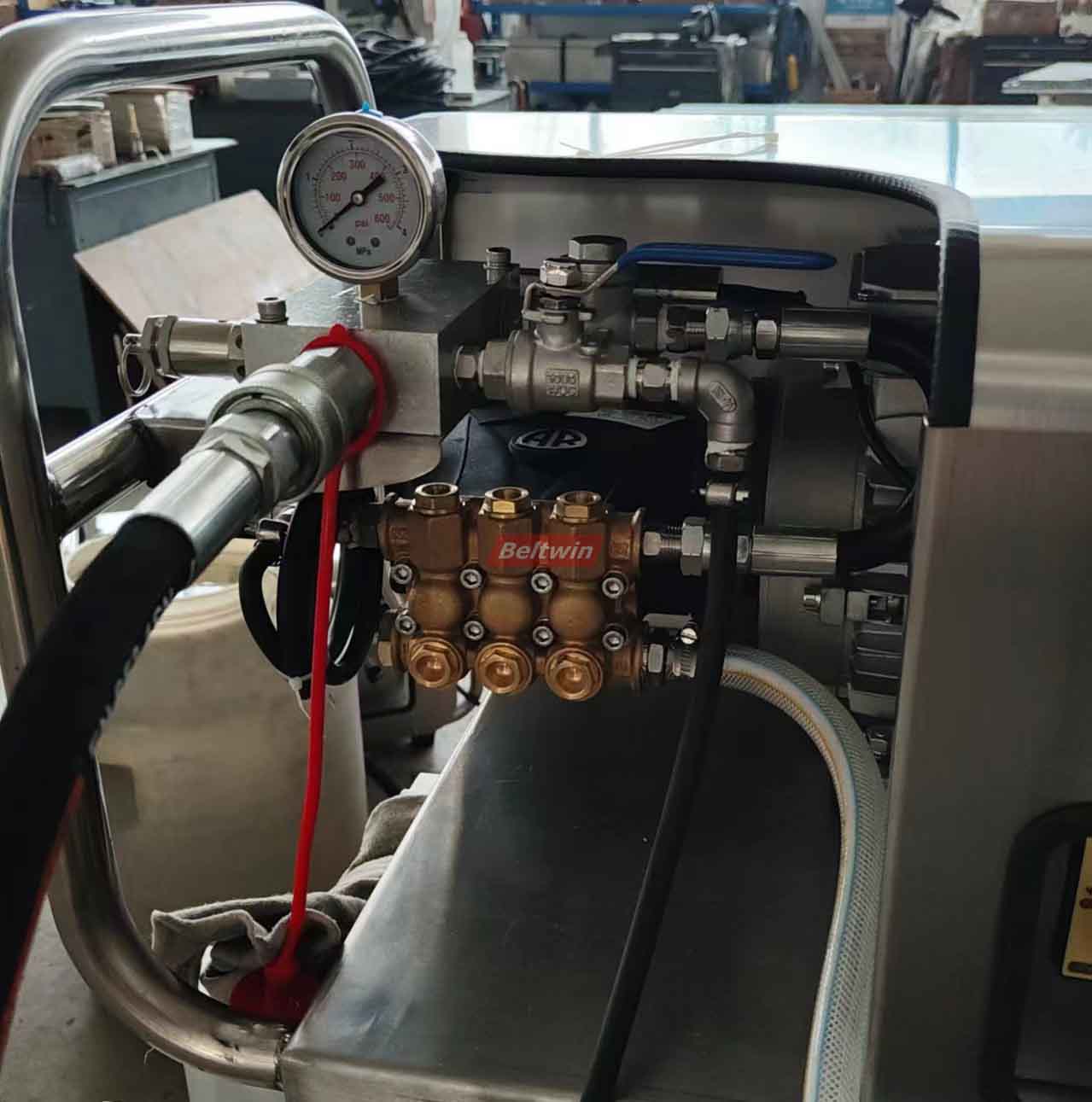

Pompe électrique pour la pression et le refroidissement (en option)

La pression peut être contrôlée

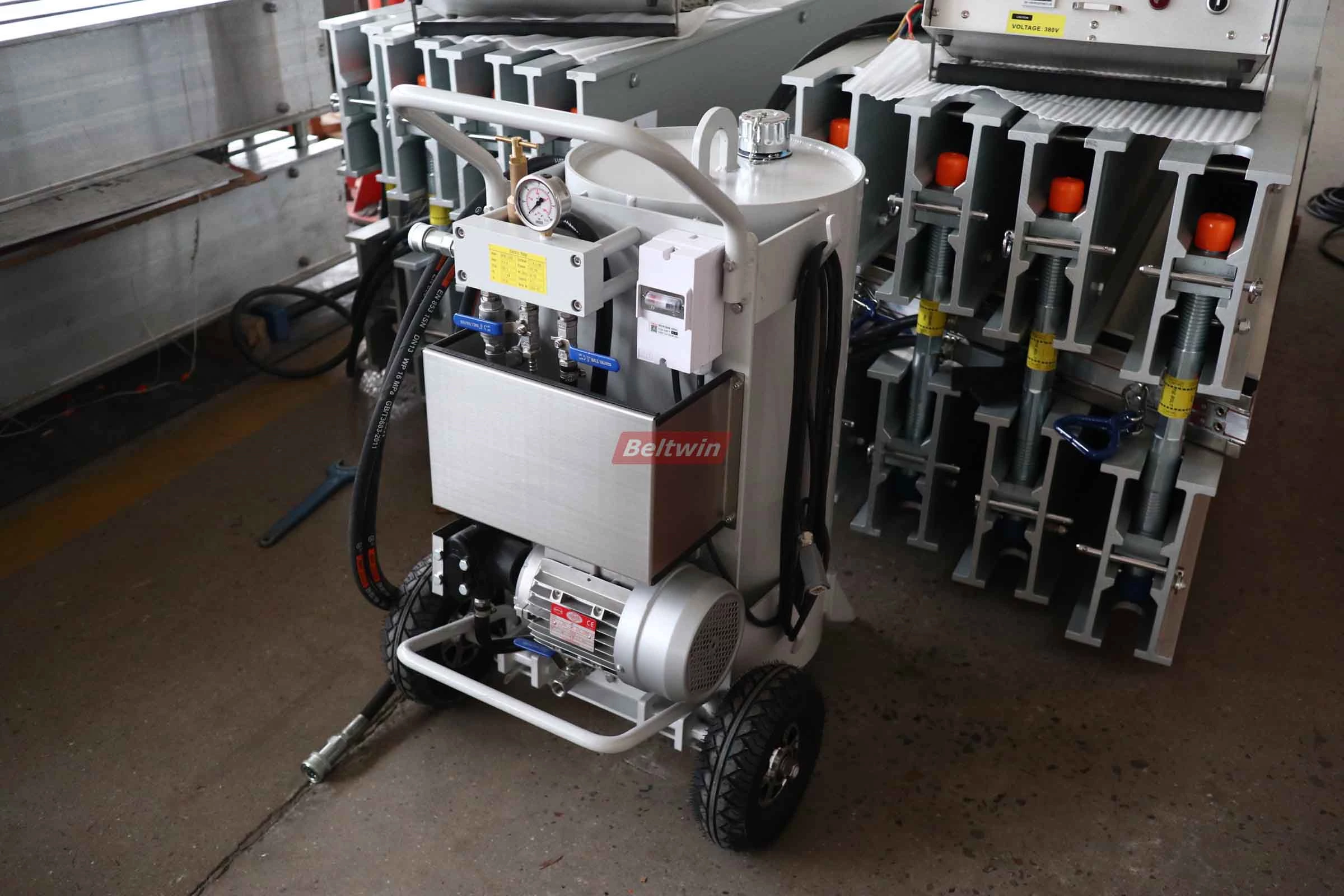

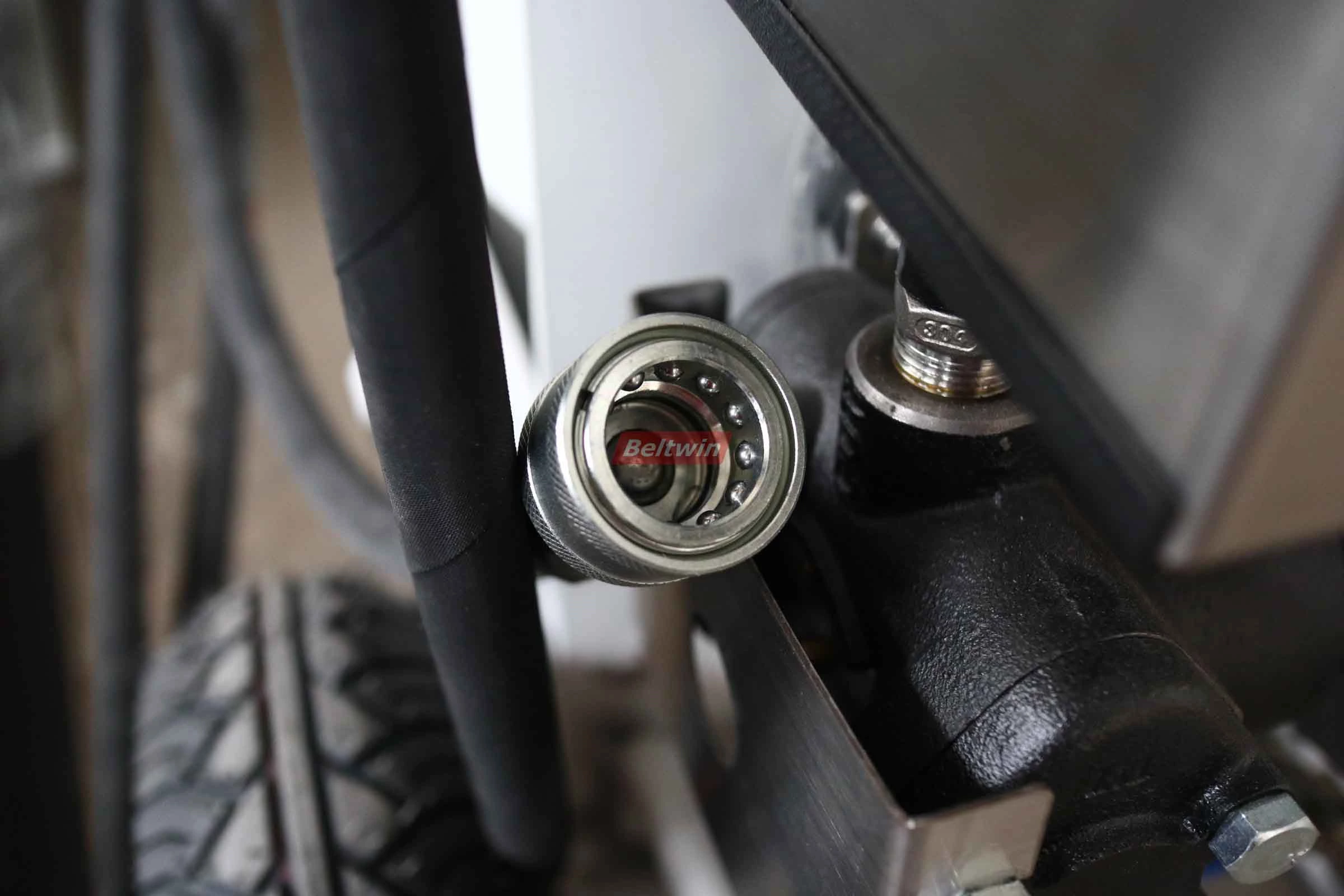

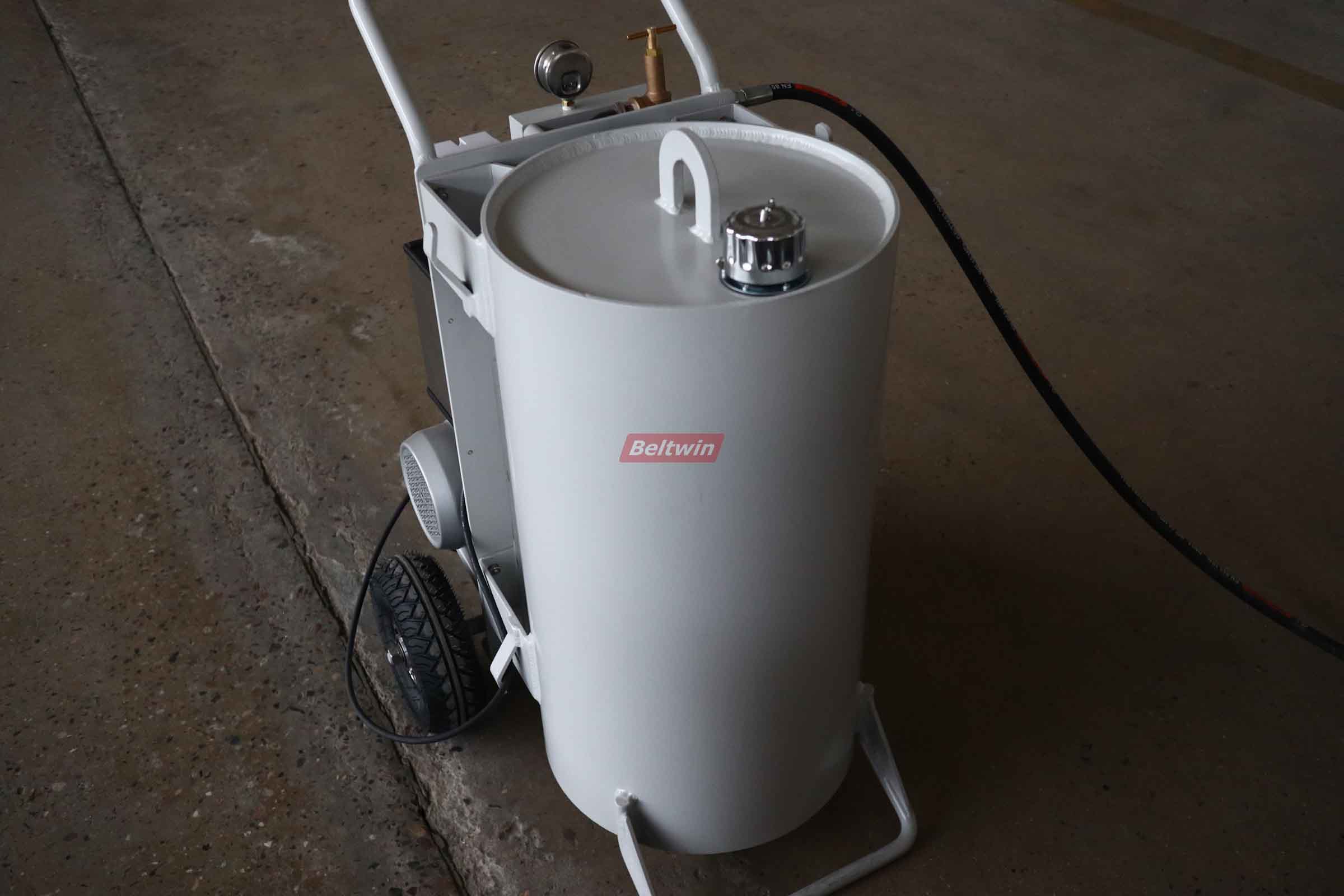

Pompe électrique avec réservoir d'eau (en option)

Période de garantie :

- Tous les composants du Beltwin Vulcanizer DSLQ-S sont garantis un an.
- Les composants élément chauffant en silicone et sac sous pression sont garantis deux ans. (À partir du 1er septembre 2021.)

- La garantie ne comprend pas la pompe électrique à pression.

  Durée de la garantie : À partir de la date du connaissement.
  Preuve de garantie : A) Le connaissement ; B) Photos du produit ; C) Numéro de modèle du produit.

Comment commander ?

Lors de la commande, veuillez fournir les informations ci-dessous, notre ingénieur trouvera une solution pour vous.

1. Largeur maximale de la courroie
2. Longueur de la plaque chauffante (ou veuillez fournir la longueur d'épissure recommandée par le fabricant de la courroie)
3. Courroie à câble en acier ou modèle EP Belt (par exemple EP800 / ST4500)
4. Tension de fonctionnement
5. Exigences de pression (pour la courroie EP, la norme est de 100 PSI et la norme du câble en acier sera de 200 PSI)
6. Degré de chauffage de la plaque (la norme sera de 17,3 degrés)

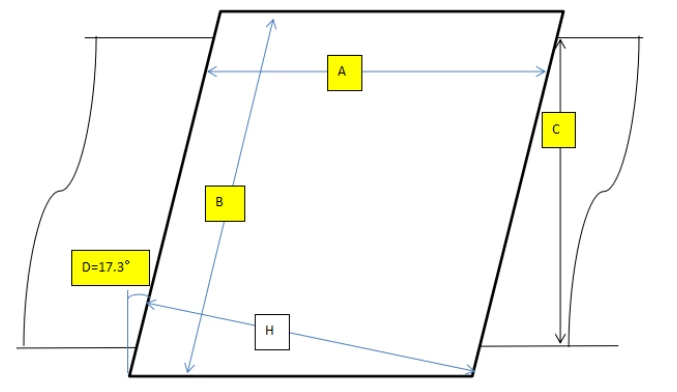

Dessin du plateau chauffant du vulcanisateur à bande :

1. Longueur de la plaque chauffante le long de la bande
2. Largeur de la plaque chauffante sur la bande en biais
3. Largeur de la courroie
4. Angle de biais

Standard : 17,3 degrés ; Et 22° degrés, rectangle ou tout autre sur demande

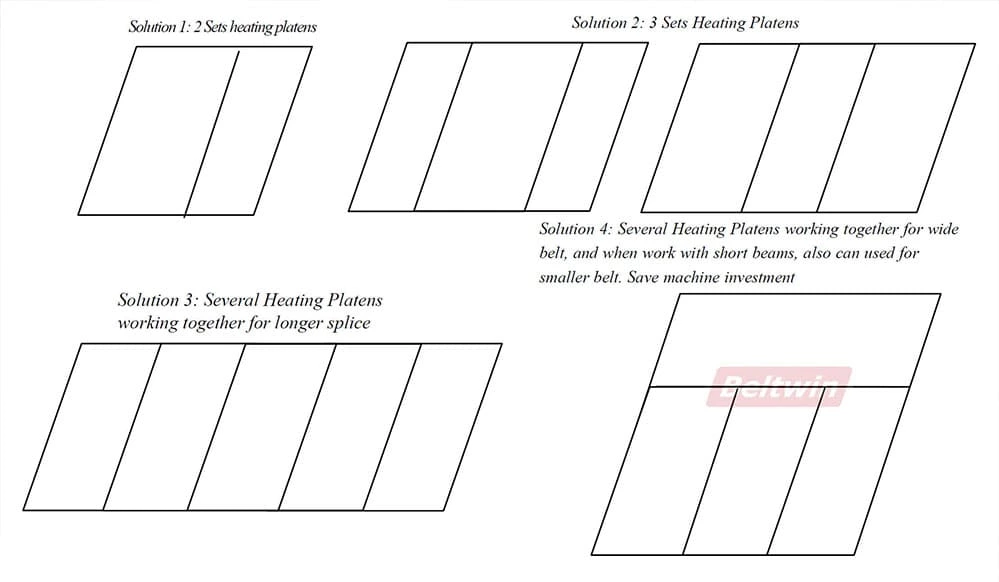

Solutions de la presse de vulcanisation Beltwin :

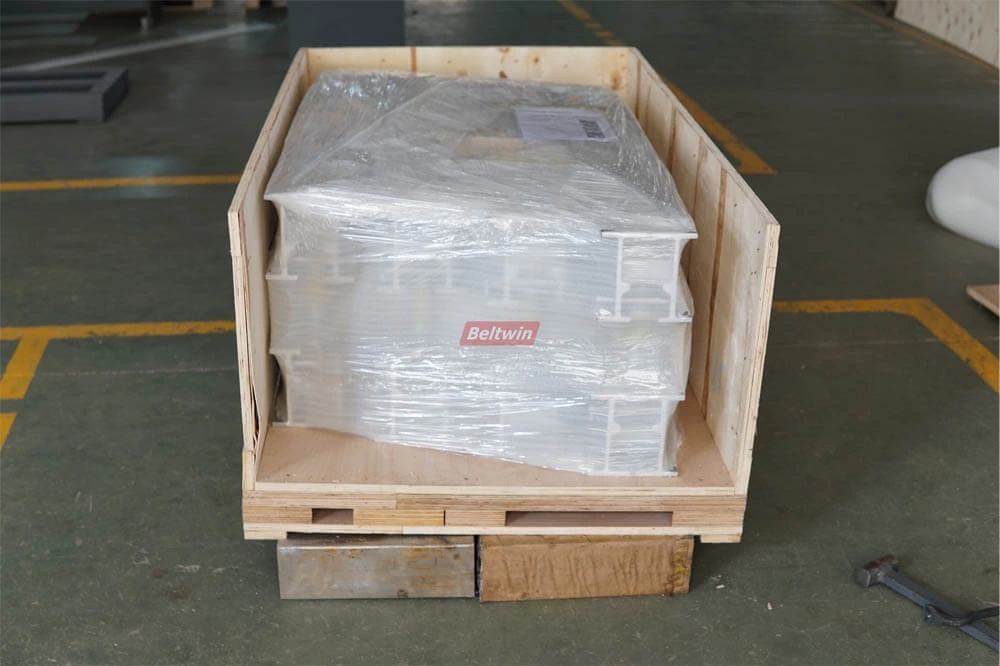

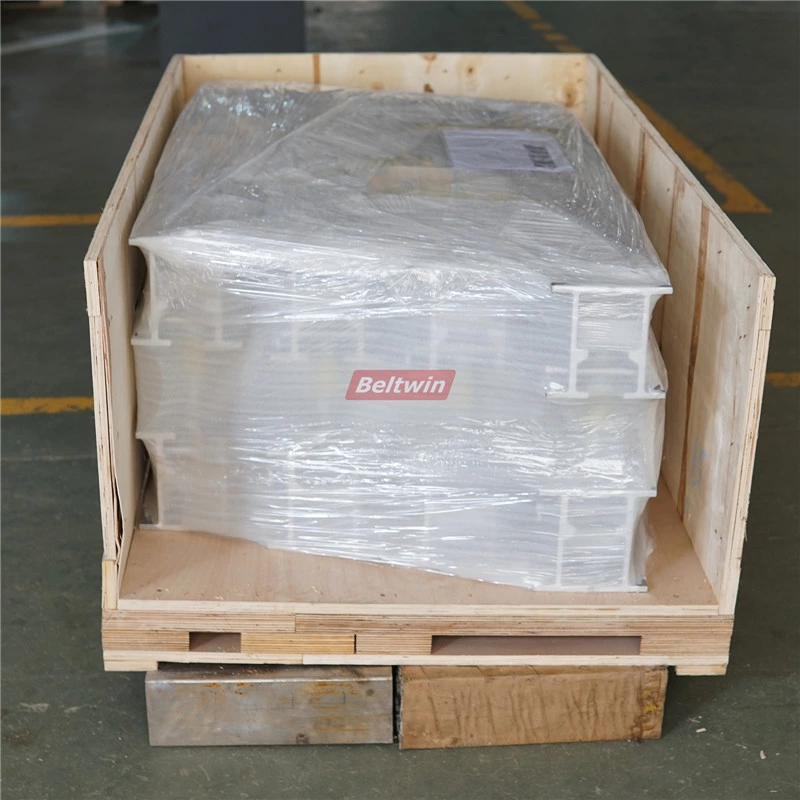

Photo de l'emballage du vulcanisateur à bande Beltwin :
