Cadre de vulcanisation Presse DSLQ-F | Équipement de vulcanisation pour bande transporteuse en caoutchouc

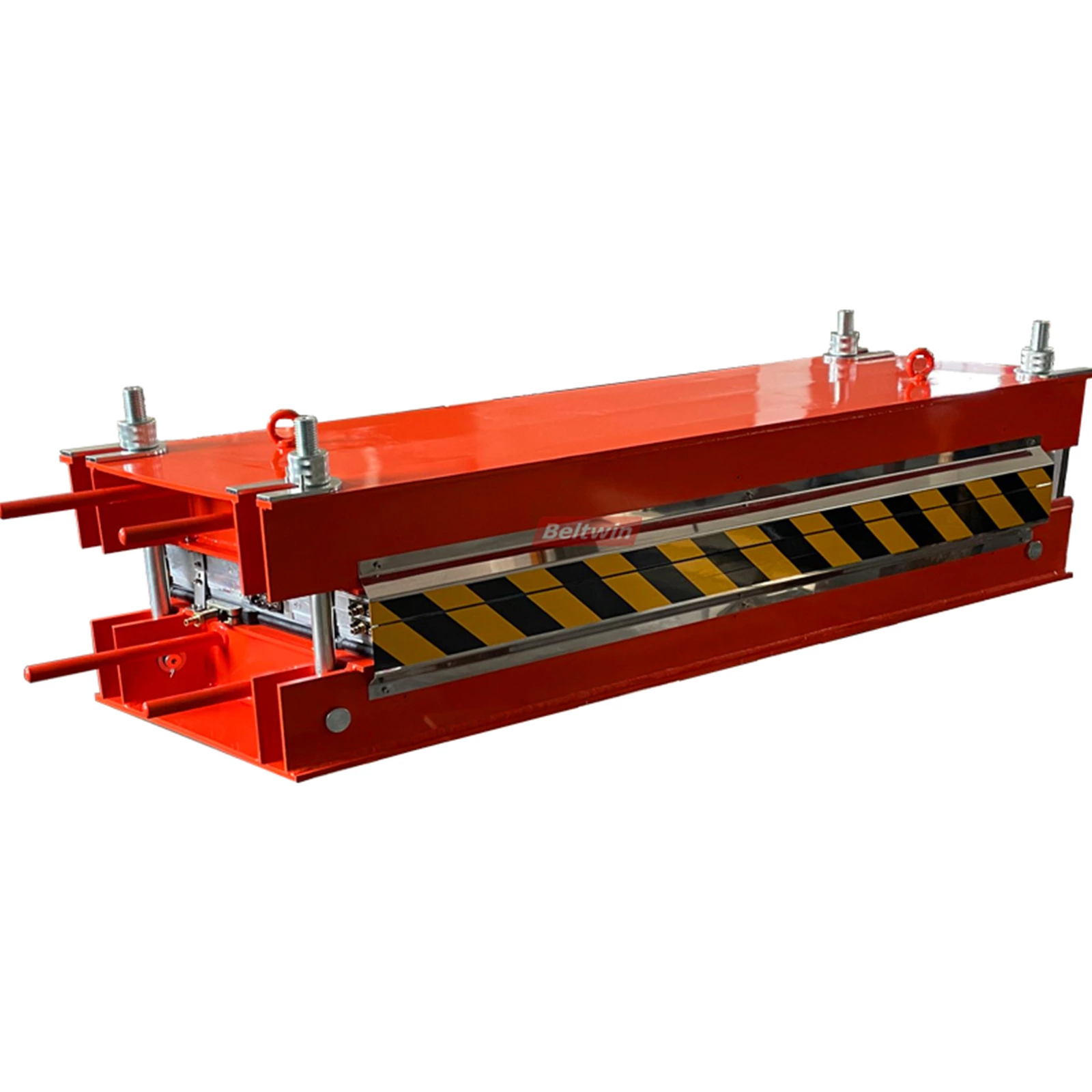

L'équipement de vulcanisation de cadre de bande transporteuse DSLQ-F a un cadre en aluminium qui permet des opérations rapides et faciles. Offre une excellente épissure vulcanisée à chaud pour toutes les courroies en tissu. Le cadre comprend des poignées d'extrémité et des anneaux de positionnement (pour les modèles plus grands), il peut facilement être manœuvré dans la position d'épissure souhaitée.
Information produit:
- Style de conception : Style de cadre
- Système de pression : Sac en caoutchouc standard, pression d'air
- Pressions de fonctionnement : 7 bars (100 psi)
- Type de courroie d'épissure: Courroie EP
- Refroidissement : Refroidissement par eau ;
- Plateau chauffant : résistance électrique blindée ou éléments en silicone
Optionnel:
- L'élément chauffant en silicone est facultatif
- Anneaux de levage sur le cadre supérieur (facile à soulever)
- Pompe à eau manuelle
Si vous avez besoin de quoi que ce soit de Frame press, n'hésitez pas à nous contacter.
Traits:
- La presse à cadre de vulcanisation n'a que deux parties, elle peut être utilisée rapidement sans assemblage.
- Inclure le système de refroidissement par eau.
- Pressions de fonctionnement jusqu'à 7 bars (100 psi). Si besoin 14bar (200psi) ou spécial pour une utilisation en atelier, peut également produire.
- Conception portable pour le travail classé.
- Processus entièrement automatique programmé à partir de l'unité de contrôle (chauffage, temporisation).
- Tension de fonctionnement : 220 V, 380 V, 400 V, 415 V, 440 V, 480 V, 525 V ou tout autre sur demande
- Taille flexible de l'équipement de vulcanisation DSLQ-F, à l'exception de la taille standard, d'autres tailles dont vous avez besoin, peuvent également être fabriquées.
Caractéristiques:
Plateau chauffant
Plateau Beltwin construit à partir de planches extrudées, d'un élément chauffant et d'une isolation composite durable. Chaque plateau épouse les contours des irrégularités de la bande, assurant ainsi toute la zone de raccordement. Plateaux disponibles, de conception rhombique ou rectangulaire. Température maximale 325 °F (160 ℃)
Cadre
Le cadre en aluminium comprend 2 parties, la partie supérieure comprend le cadre et le plateau chauffant supérieur, la partie inférieure comprend le plateau chauffant inférieur, le sac sous pression et le cadre. Extrémités équipées de poignées de transport rétractables sur les plus petits modèles.
Système de sac à pression
Peut être utilisé à la fois pour l'eau et l'air, normalement, la pression d'air utilisée, via un compresseur d'air.

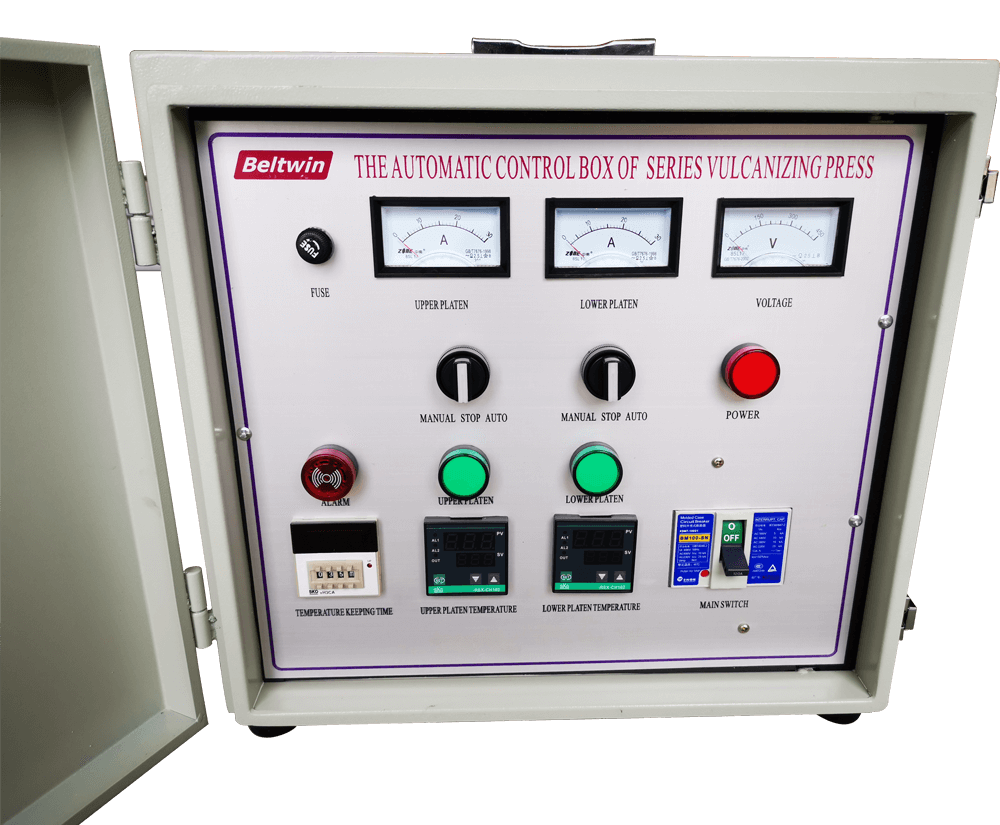

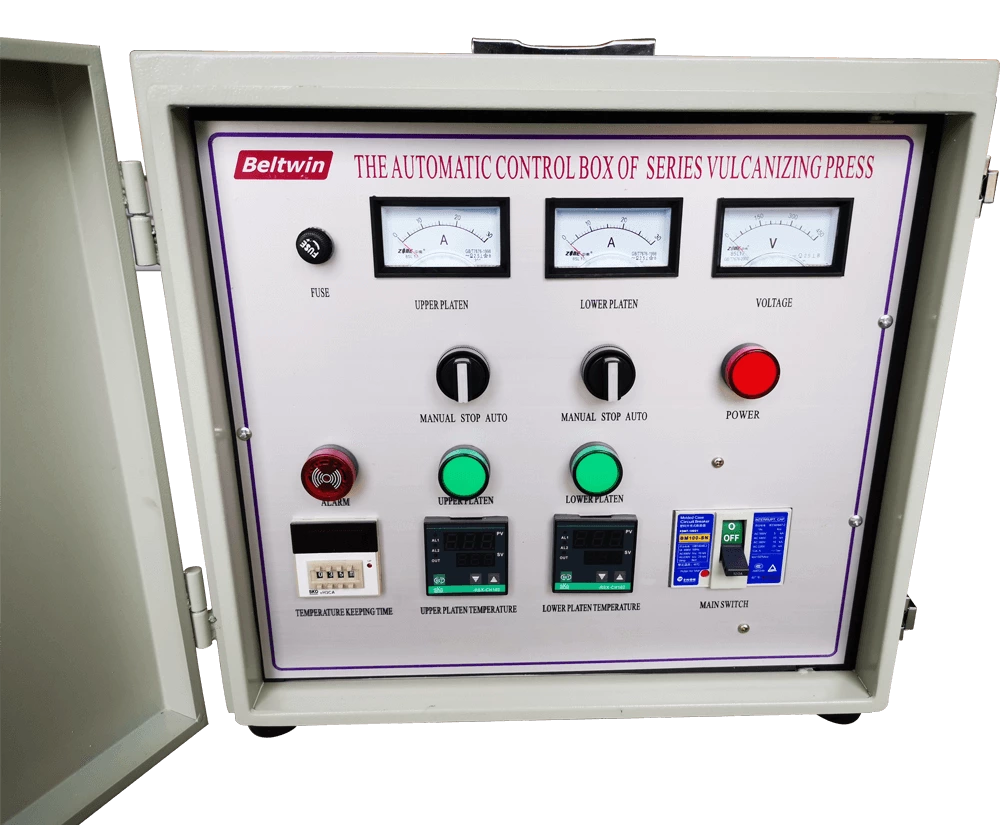

Panneau de contrôle automatique
Avec contrôle du temps et contrôle numérique de la température. Une fois que la température de chauffage des deux plateaux, le temps de séjour, la température de refroidissement et la pression ont été réglés, l'ensemble du processus d'épissage se déroulera automatiquement. Toutes les pièces utilisent des appareils électriques de haute qualité certifiés CE. En cas de panne du contrôleur électronique, un fonctionnement manuel est également possible.
Dimension de la plaque chauffante : (autres dimensions, merci de nous contacter librement)

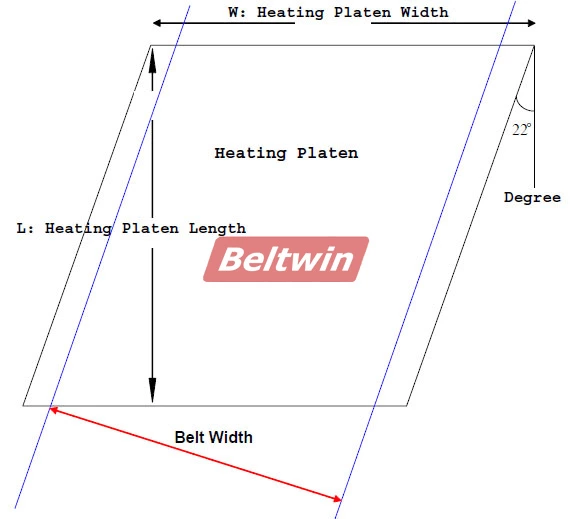

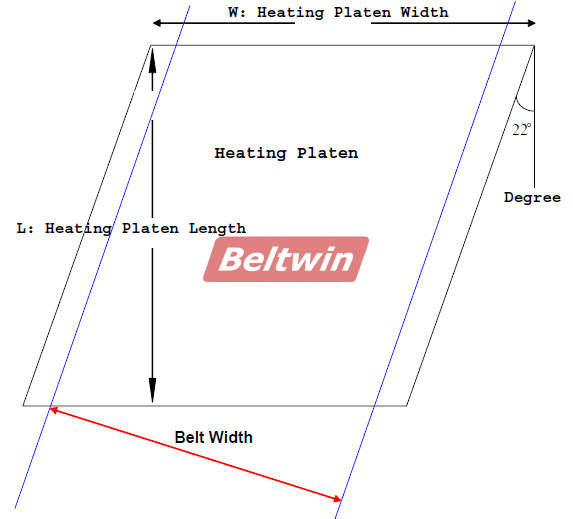

Angle de biais 22° degré, rectangle ou tout autre sur demande
Tableau de commande de la presse à cadre de vulcanisation DSLQ-F :
Pression de fonctionnement maximale 100 psi, si besoin 200 psi peut également produire
TAILLE DU PLATEAU | LARGEUR MAXIMALE DE LA COURROIE | ||
POUCE |
MM |
POUCE |
MM |
MODÈLES RECTANGULAIRES | |||
14x20 |
355x510 |
18 |
450 |
14x26 |
355x660 |
24 |
600 |
14x34 |
355x865 |
30 |
750 |
18x42 |
455x1065 |
38 |
950 |
14x46 |
355x1170 |
42 |
1050 |
18x46 |
455x1170 |
42 |
1050 |
26x46 |
660x1170 |
42 |
1050 |
18x52 |
455x1320 |
48 |
1200 |
14x54 |
355x1370 |
50 |
1250 |
18x64 |
455x1625 |
60 |
1500 |
MODÈLES RHOMBOÏDES - TOUS LES PLATEAUX CONSTRUITS SUR UN BIAIS DE 22° AVEC UNE PLOMB "MAIN GAUCHE". | |||
19x24 |
480x610 |
20 |
500 |
19x30 |
480x760 |
24 |
600 |
28x30 |
710x760 |
24 |
600 |
19x37 |
480x940 |
32 |
800 |
28x37 |
710x940 |
32 |
800 |
19x43 |
480x1090 |
36 |
900 |
22x43 |
560x1090 |
36 |
900 |
28x43 |
710x1090 |
36 |
900 |
19x50 |
480x1270 |
42 |
1050 |
28x50 |
710x1270 |
42 |
1050 |
19x56 |
480x1420 |
48 |
1200 |
28x56 |
710x1420 |
48 |
1200 |
19x62 |
480x1575 |
54 |
1350 |
28x62 |
710x1575 |
54 |
1350 |
19x70 |
480x1780 |
60 |
1500 |
