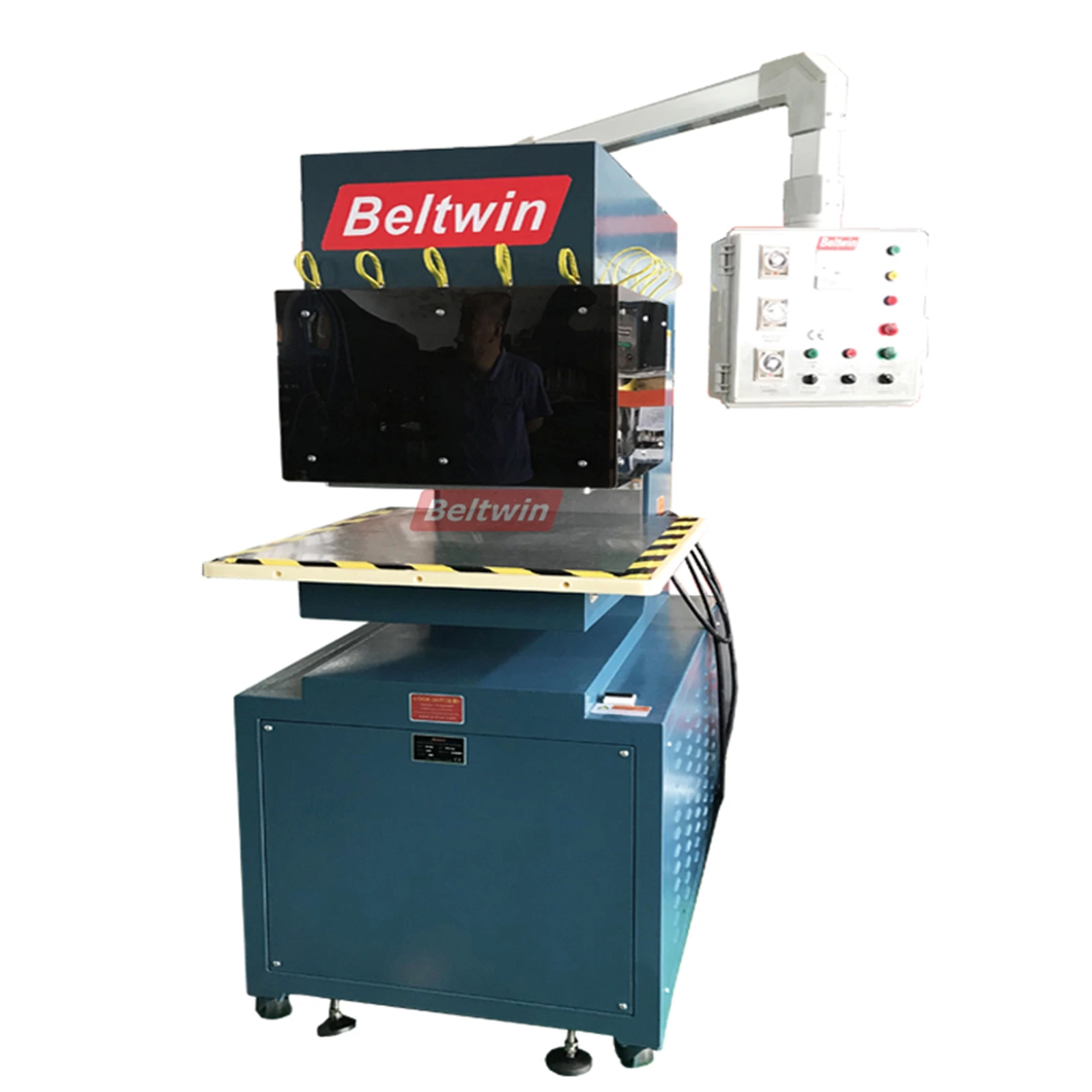

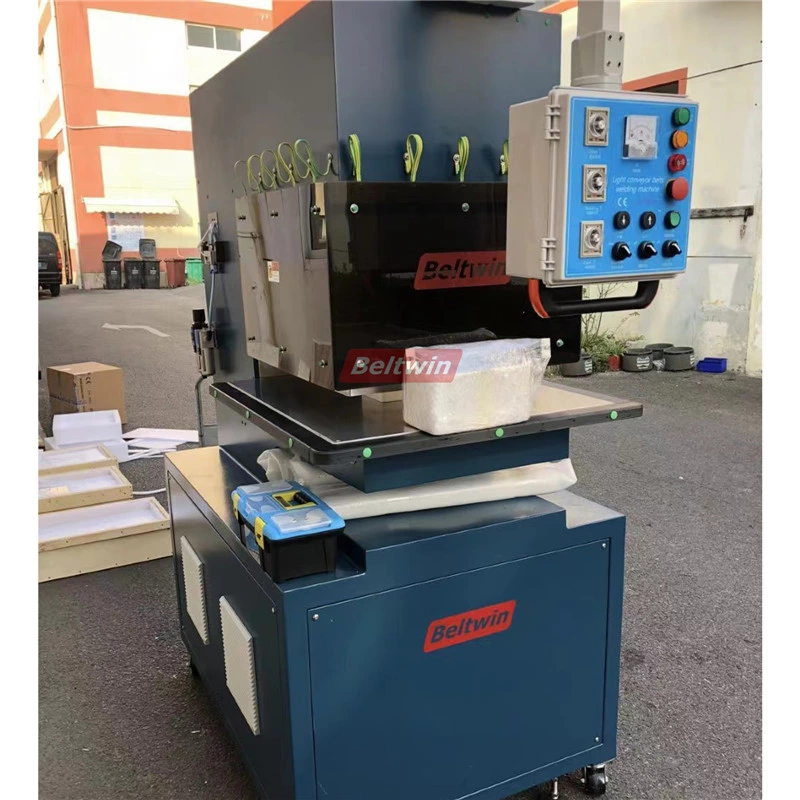

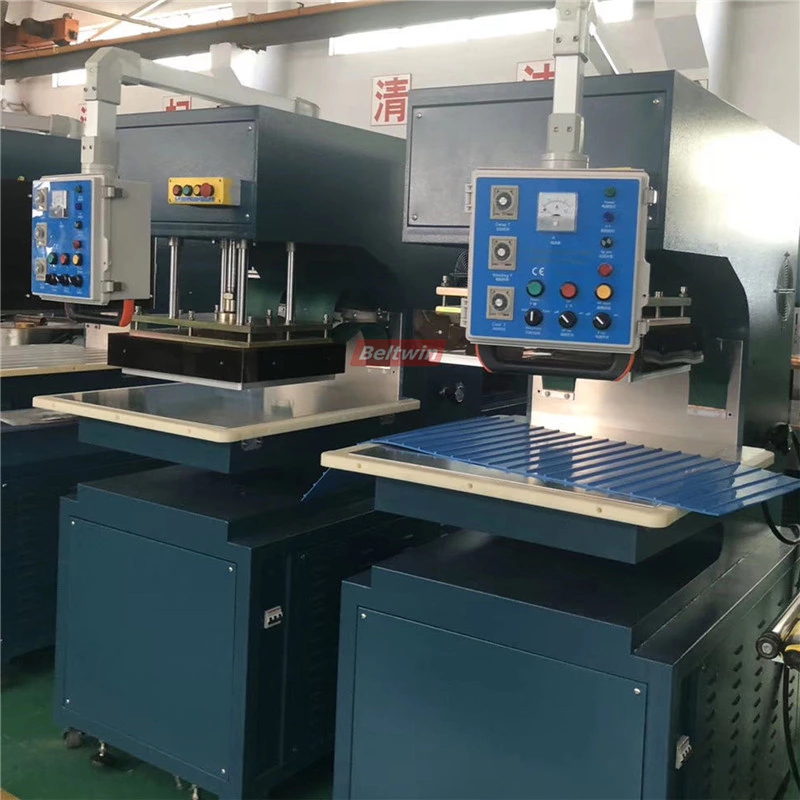

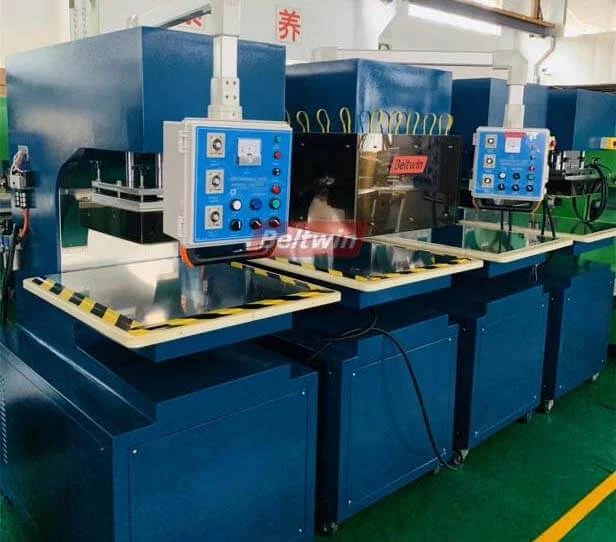

Machine de soudage de courroie haute fréquence QA-1000 pour guides en V/taquets/parois latérales

La machine de soudage haute fréquence Beltwin est utilisée pour la fabrication de divers taquets, marches et parois latérales qui peuvent être réalisés facilement.

Le soudage haute fréquence (HF) ou le soudage radiofréquence (RF) consiste à assembler des matériaux PVC/PU en fournissant de l'énergie HF sous la forme d'un champ électromagnétique et d'une pression sur la surface de la bande transporteuse PVC/PU.

Spécification

1. Puissance de la machine : 10 kW
2. Taille du plateau supérieur : 500 * 400 mm
3. Taille de la plaque inférieure : 700 * 800 mm
4. Longueur de soudure : Taquet/paroi latérale/guide en V 500 à 600 mm à la fois
5. Tension de fonctionnement : 380 V triphasé (autre tension disponible sur demande)
6. Puissance d'entrée : 16 KVA
7. Fréquence de travail : 27,12 MHz
8. Avec une protection sérieuse: Protection contre les étincelles de protection contre la résistance actuelle et protection de freinage d'urgence.
9. Cycles de soudage HF automatisés
10. Pneumatique système de levage
11. Installation et utilisation faciles
12. Entièrement blindé HF, machine entière sous protection.
13. Tube à vide de haute qualité fabriqué en Chine
14. Pour différentes épaisseurs de matériaux et hauteurs de taquets/parois latérales jusqu'à 120 mm

Fonctionnalité

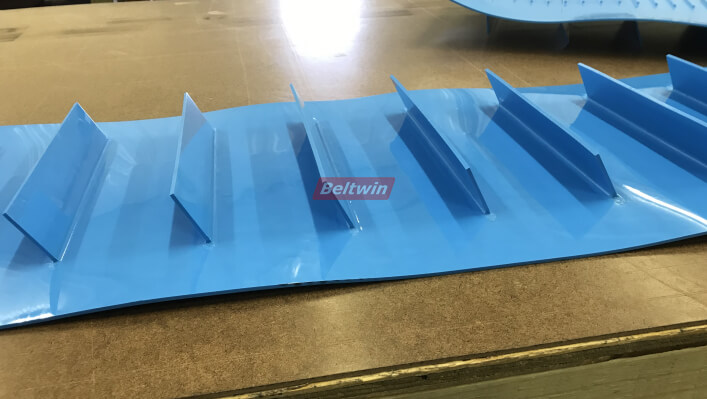

1. Universel pour taquet en T, taquet en X, taquet en L, paroi latérale, profil, guide en V, etc.
2. La rainure de la machine est profonde et large, ce qui facilite le soudage de grandes surfaces.
3. Adopter un dispositif de protection contre les étincelles à haute sensibilité pour éviter d'endommager le moule.
4. La longueur de soudage peut être étendue jusqu'à 700 mm ou plus une fois.
5. Boîte de vibration haute fréquence carrée de modèle européen, plus stable en sortie.

La plaque chauffante inférieure mesure 700x800 mm et peut souder des taquets ou des parois latérales de 500 mm de longueur en une seule fois.

Marque de sécurité

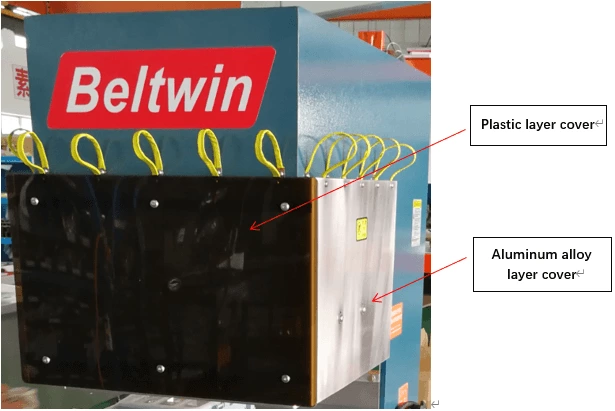

Housse de protection

Le capot de protection offre une protection supplémentaire. Il protège l'opérateur des risques électriques et isole des radiations. La machine ne démarre que lorsque le capot est abaissé. Ce capot est conçu avec une double couche de protection, en alliage d'aluminium et en plastique.

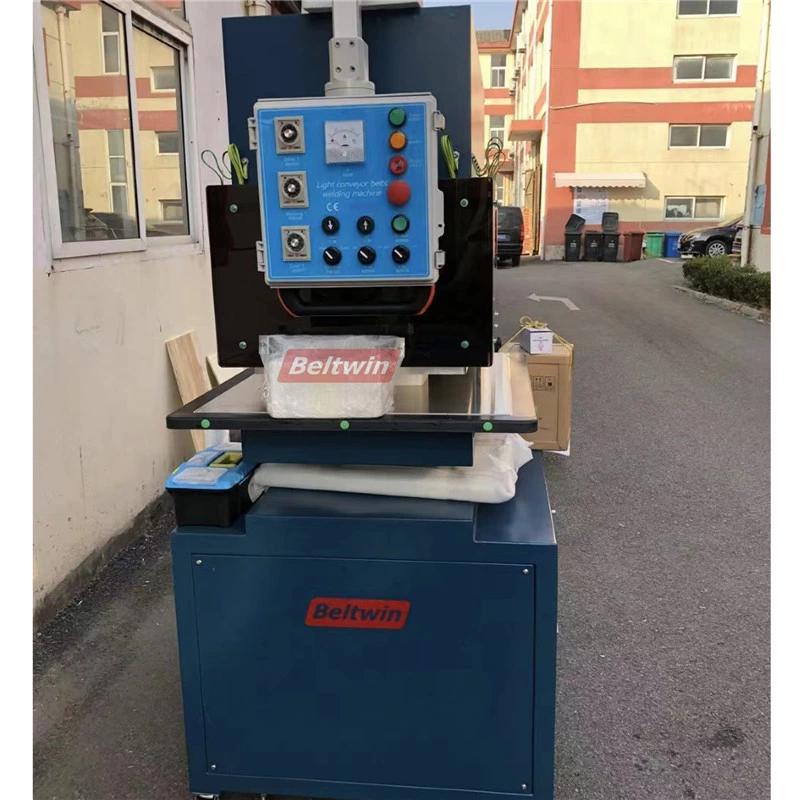

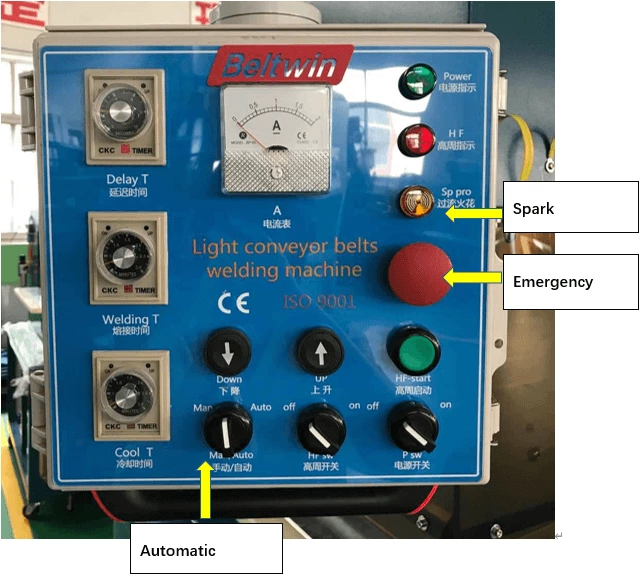

Panneau de contrôle

Pour crampons et flancs de 3 mm d'épaisseur

• Temps de retard : réglez-le à 3 s
• Temps de soudage : 50 s (peut ajuster le temps en fonction du cas réel lorsque le matériau est trop épais ou trop fin, lentement par intervalle de 5 s)
• Temps de refroidissement : 45 s
• Temps de montée : 3 s
• Compteur : 0,5-0,6 pour les crampons et les flancs en PVC 0,8-1,0 pour les crampons et les flancs en PU.

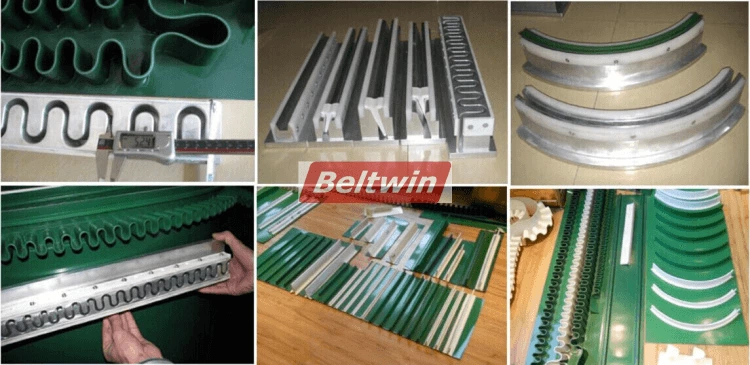

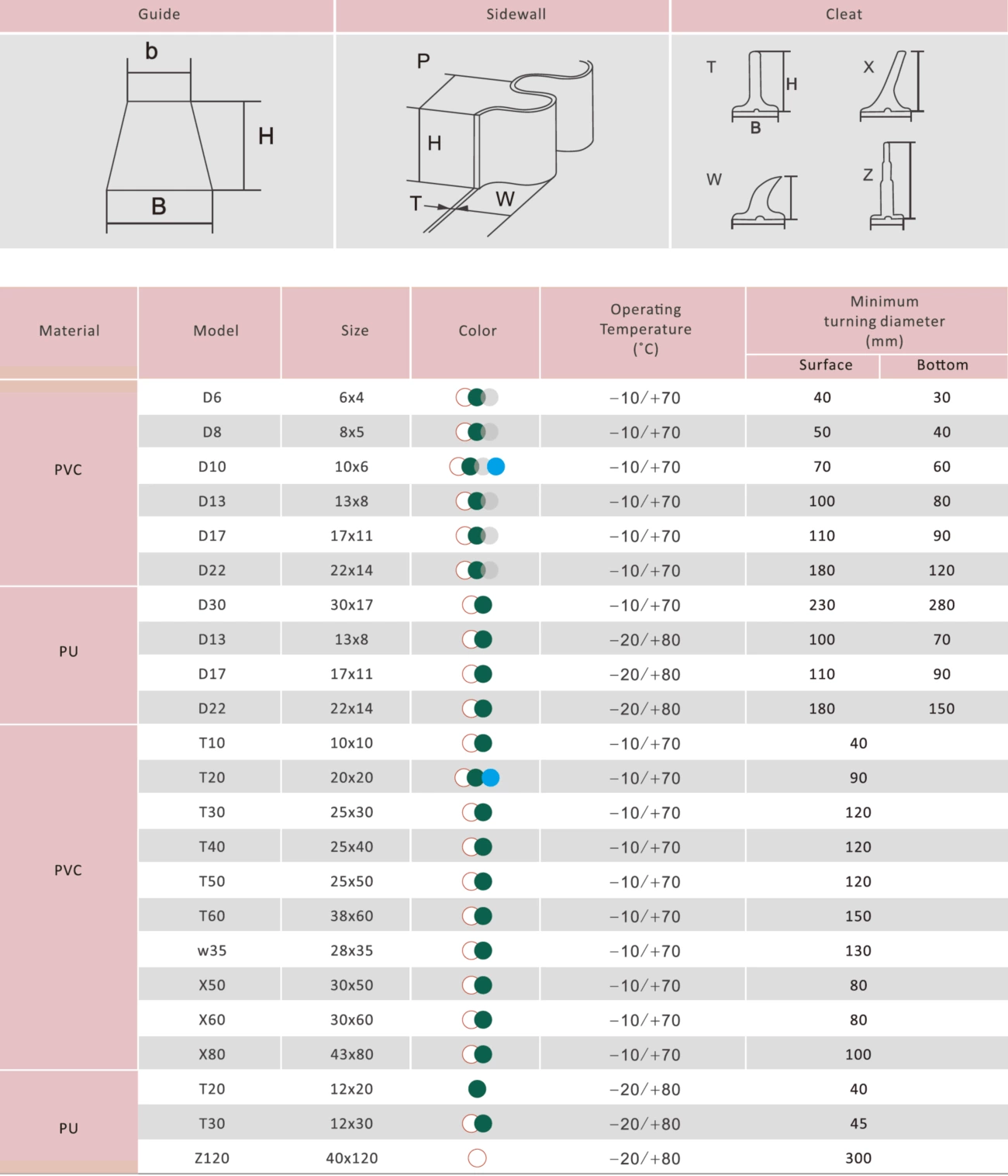

Moules de profil

La machine HF a besoin d'un moule pour terminer le travail de soudage, concernant le moule, nous listons quelques tailles normales selon votre choix, taet la longueur standard du moule est de 500 mm.

Machine à haute fréquence pour courroie d'entraînement positive

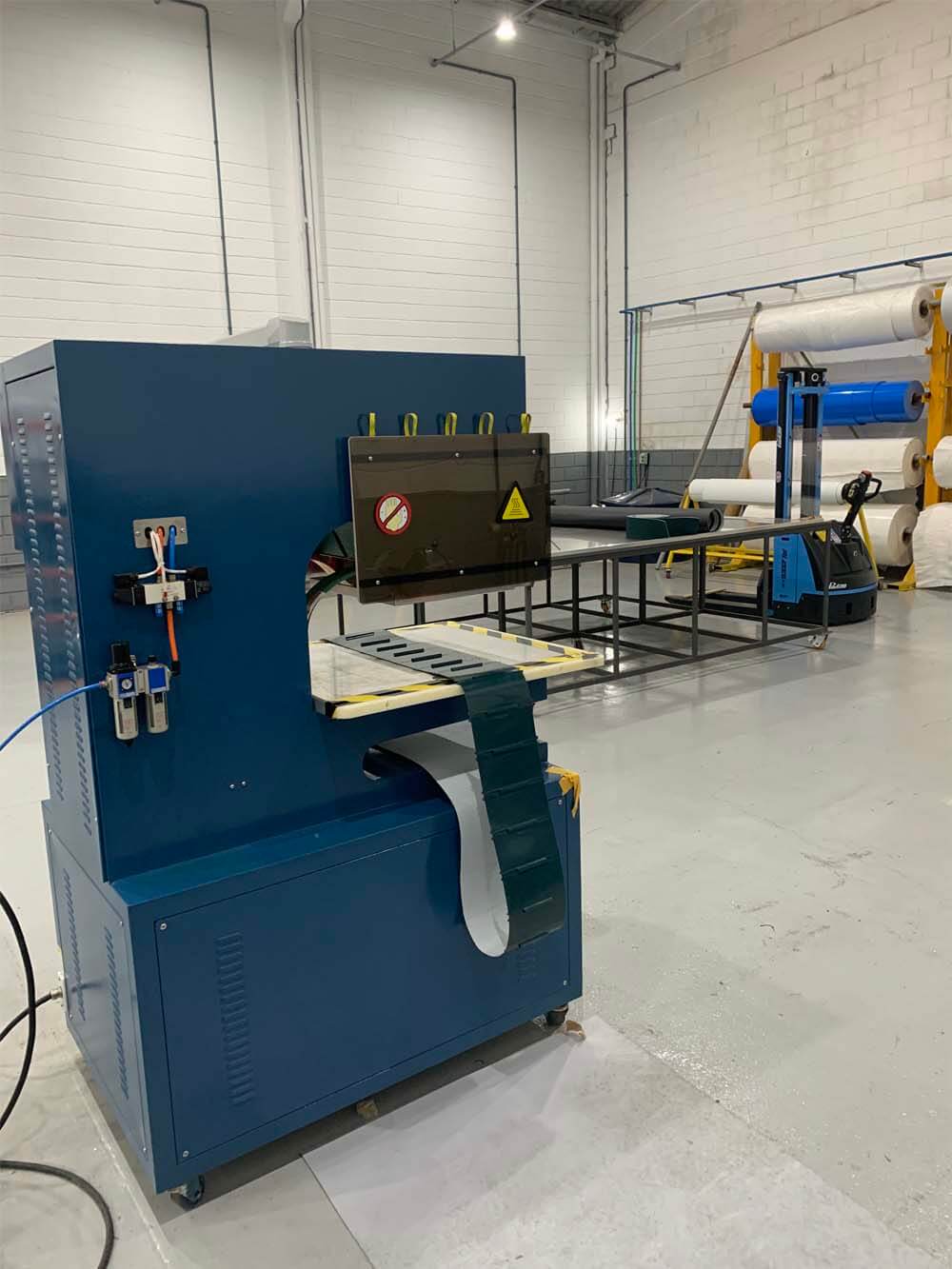

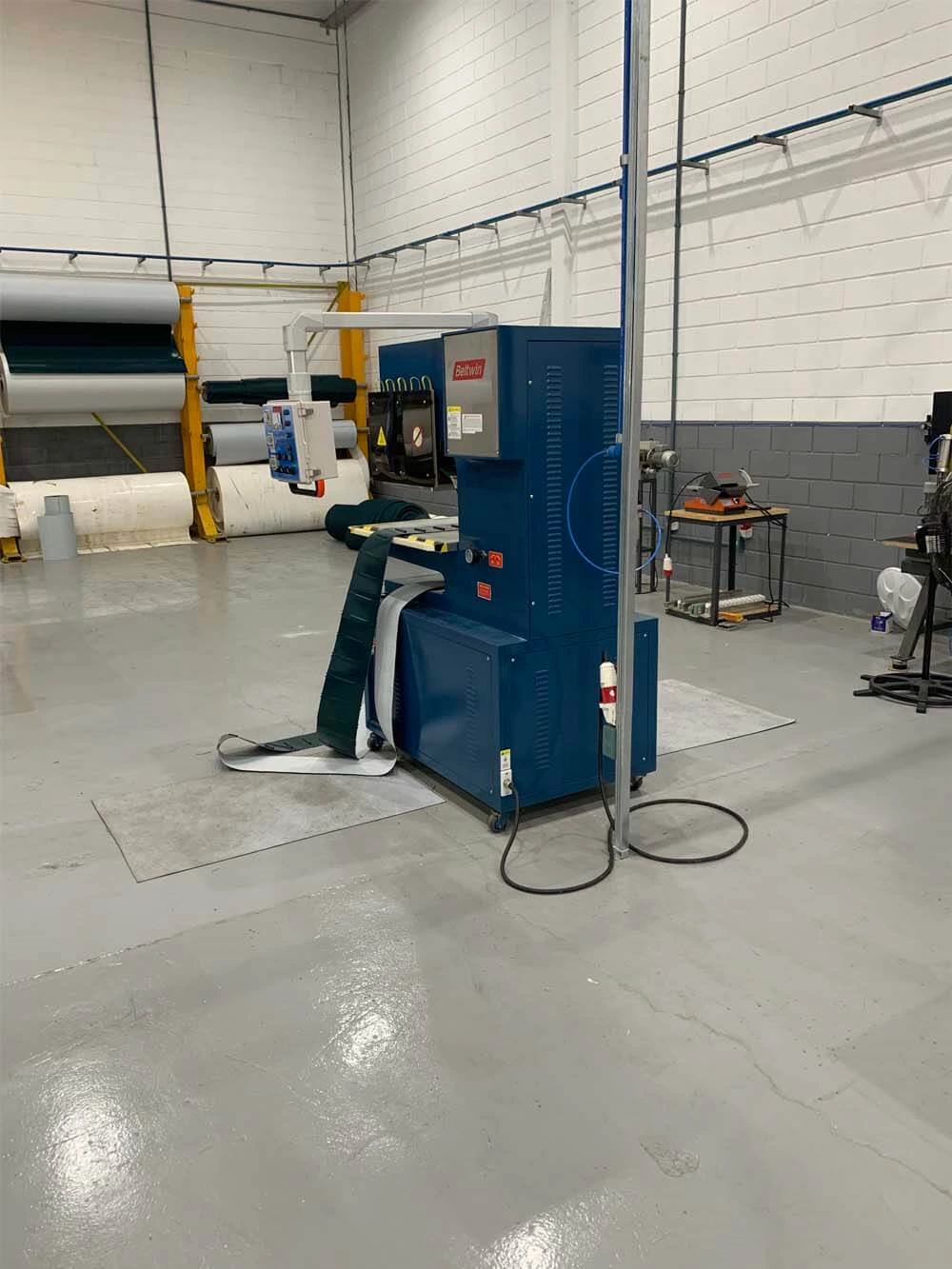

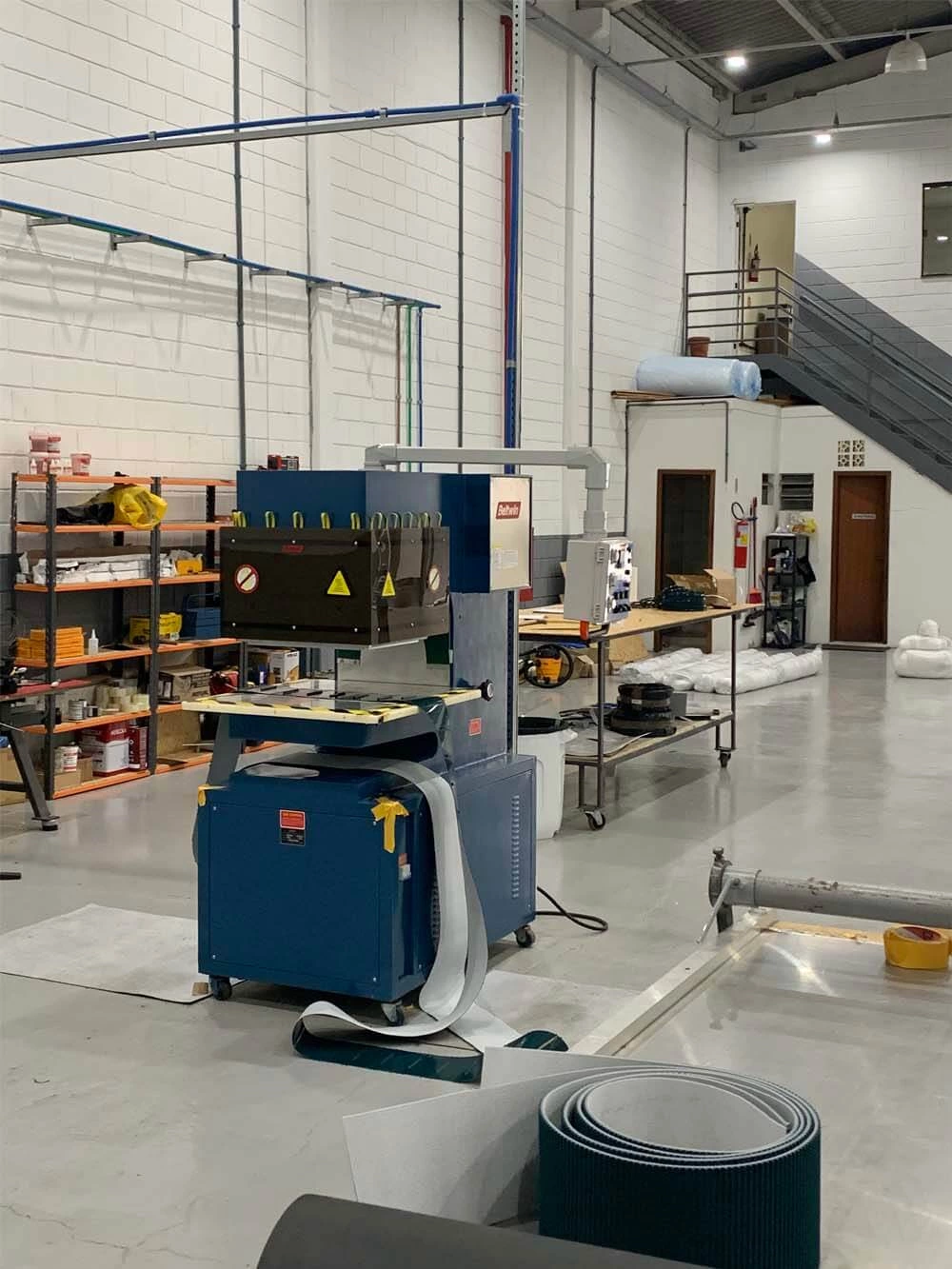

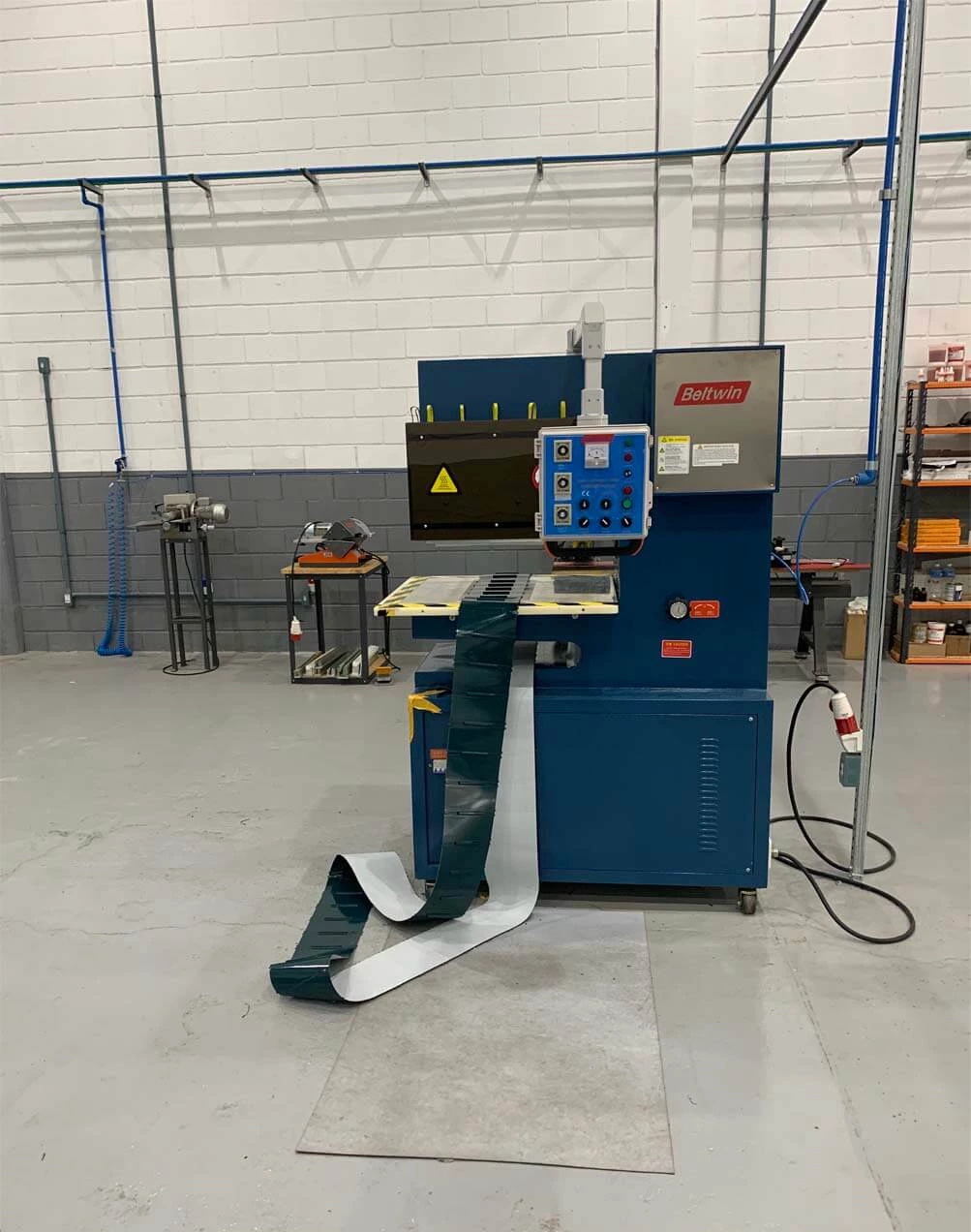

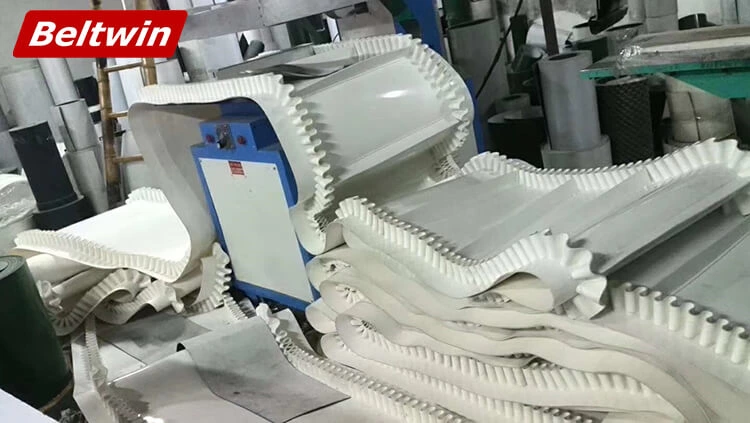

Utilisation de machines à haute fréquence sur site
