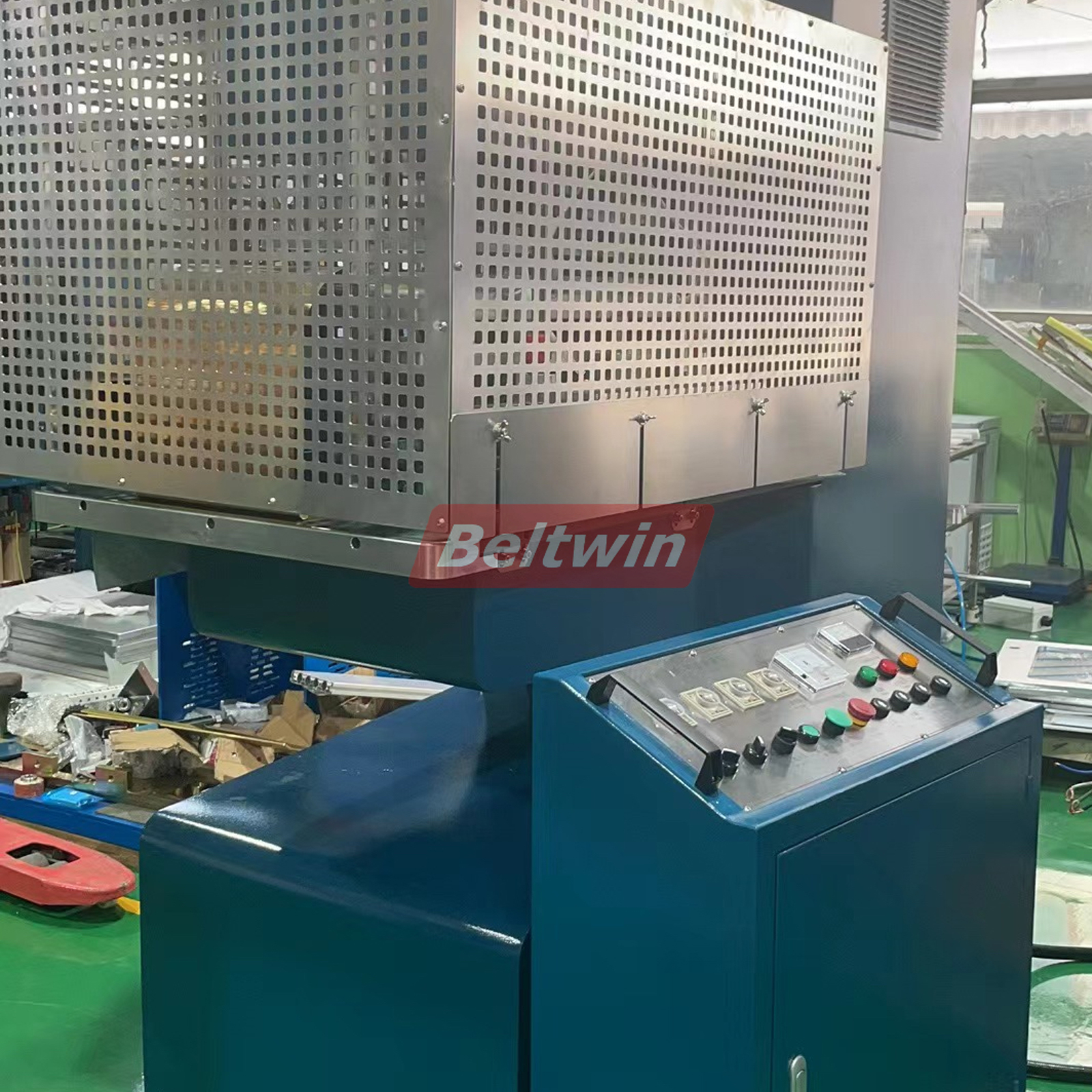

Machine de soudage haute fréquence QA-2000 pour taquets de courroie en PVC/PU, guide en V et paroi latérale

La machine de soudage haute fréquence BELTWIN est utilisée pour la fabrication de divers taquets, marches et parois latérales qui peuvent être réalisés facilement.

Notre soudeuse haute fréquence est spécialement conçue pour les bandes transporteuses en PVC et TPU, les bandes transporteuses, les taquets en T et les taquets fabriqués, les parois latérales.

Spécification

1. Puissance de la machine : 13 kW
2. Dimensions du plateau supérieur : 700 x 400 mm
3. Dimensions de la plaque inférieure : 1500*600mm
4. Largeur maximale de la bande : 1350 mm
5. Longueur de soudure : Taquet de 1 000 mm de longueur / Paroi latérale de 500 mm pour bande de 800 à 850 mm de largeur
6. Tension de fonctionnement : 380 V triphasé (autre tension disponible sur demande)
7. Puissance d'entrée : 20 kVA (transformateur à noyau de cuivre)

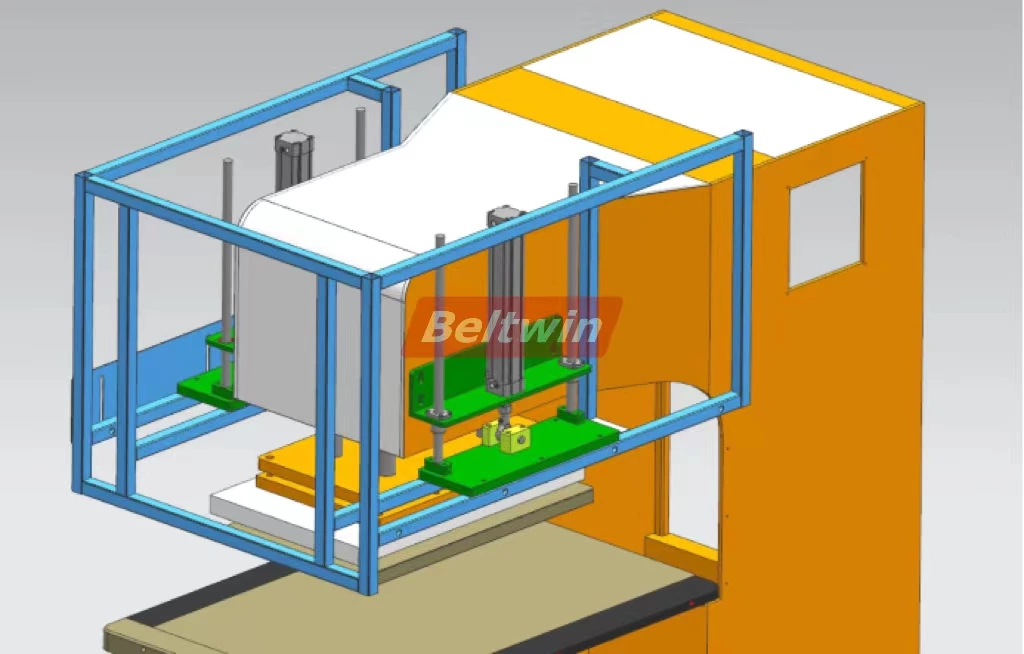

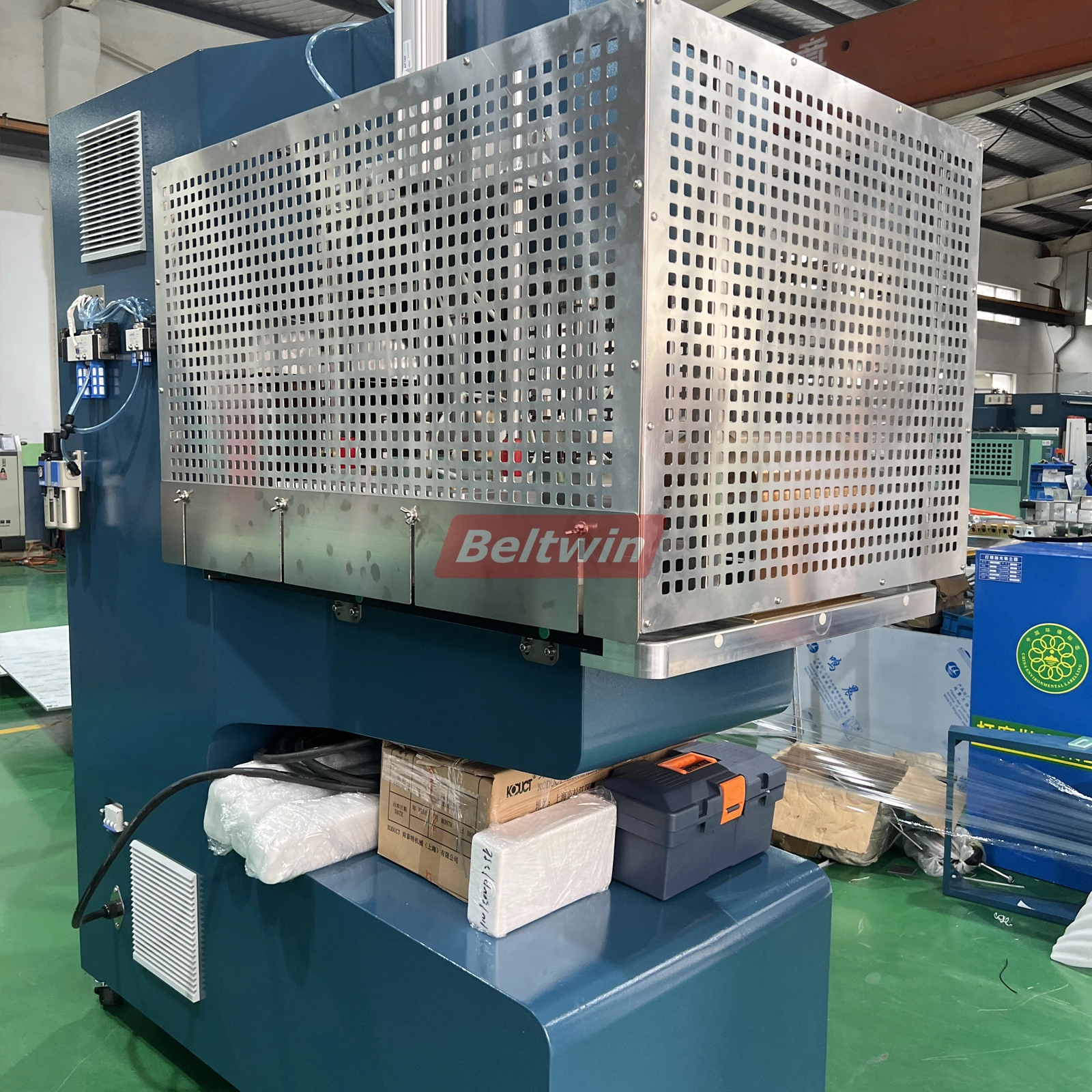

8. Housse de protection : construction en acier inoxydable et cadre en aluminium (entraînement par cylindre)
9. Avec une protection sérieuse : protection contre la résistance actuelle, protection électronique contre les étincelles et protection de freinage d'urgence.

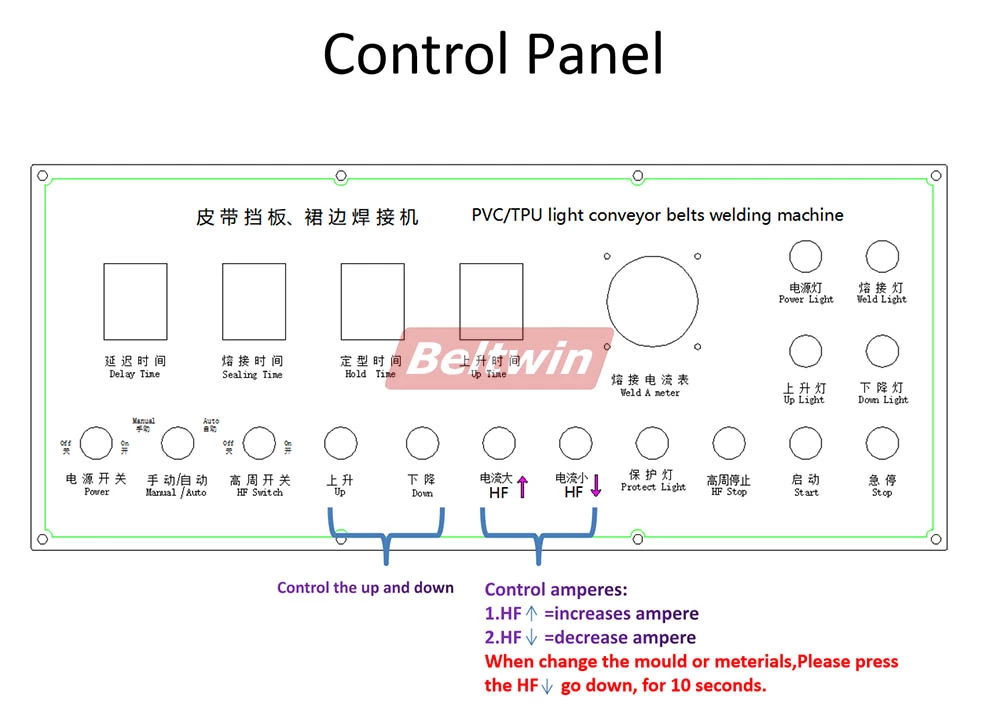

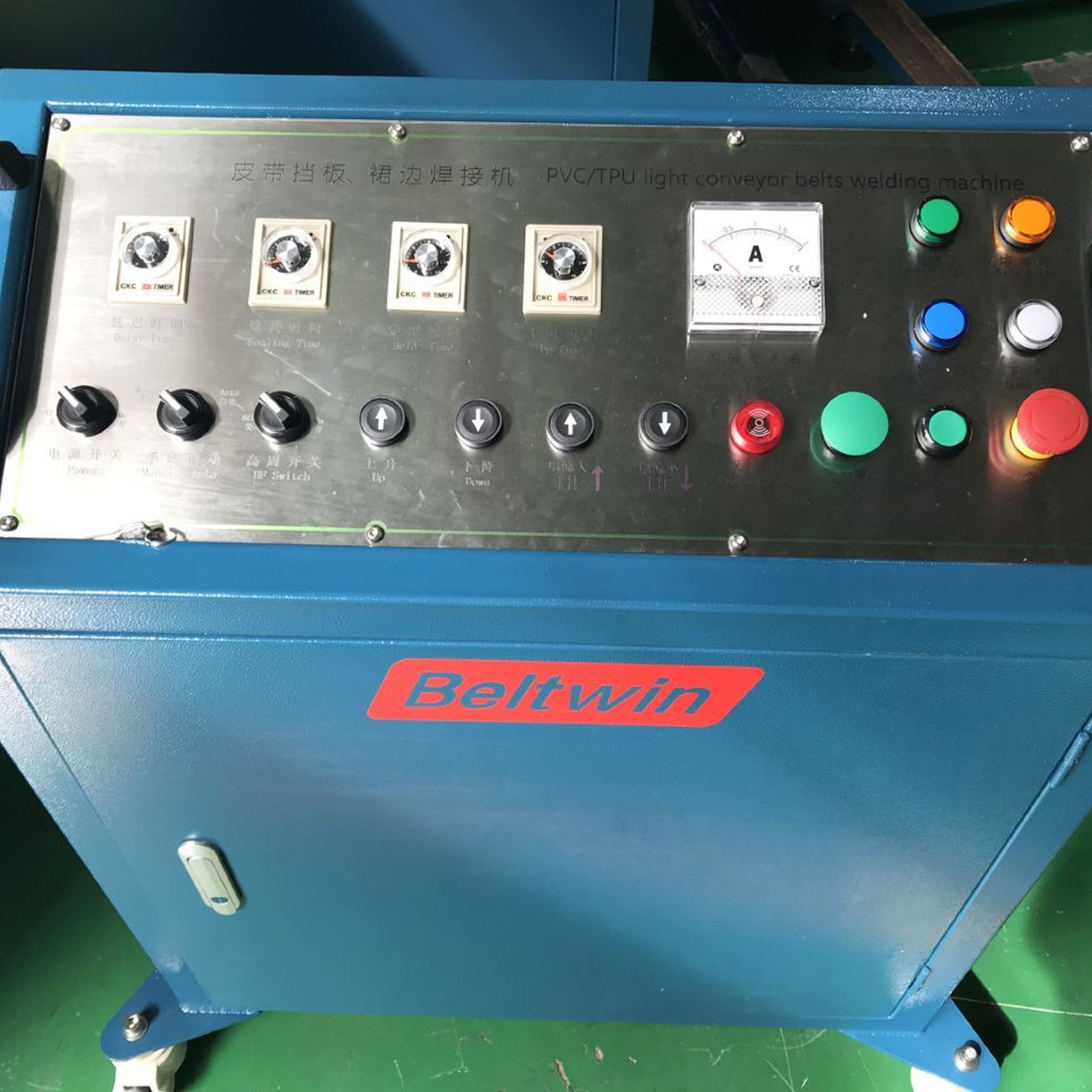

10. Boîtier de commande individuel
11. Cycles de soudage HF automatisés
12. Système de levage pneumatique
13. Tube à vide de haute qualité : fabriqué en Chine
14. Pour différentes épaisseurs de matériaux et hauteurs de tasseaux/parois latérales jusqu'à 120 mm

Fonctionnalité:

1. Universel pour taquet en T, taquet en X, taquet en L, paroi latérale, profil, guide en V, etc.

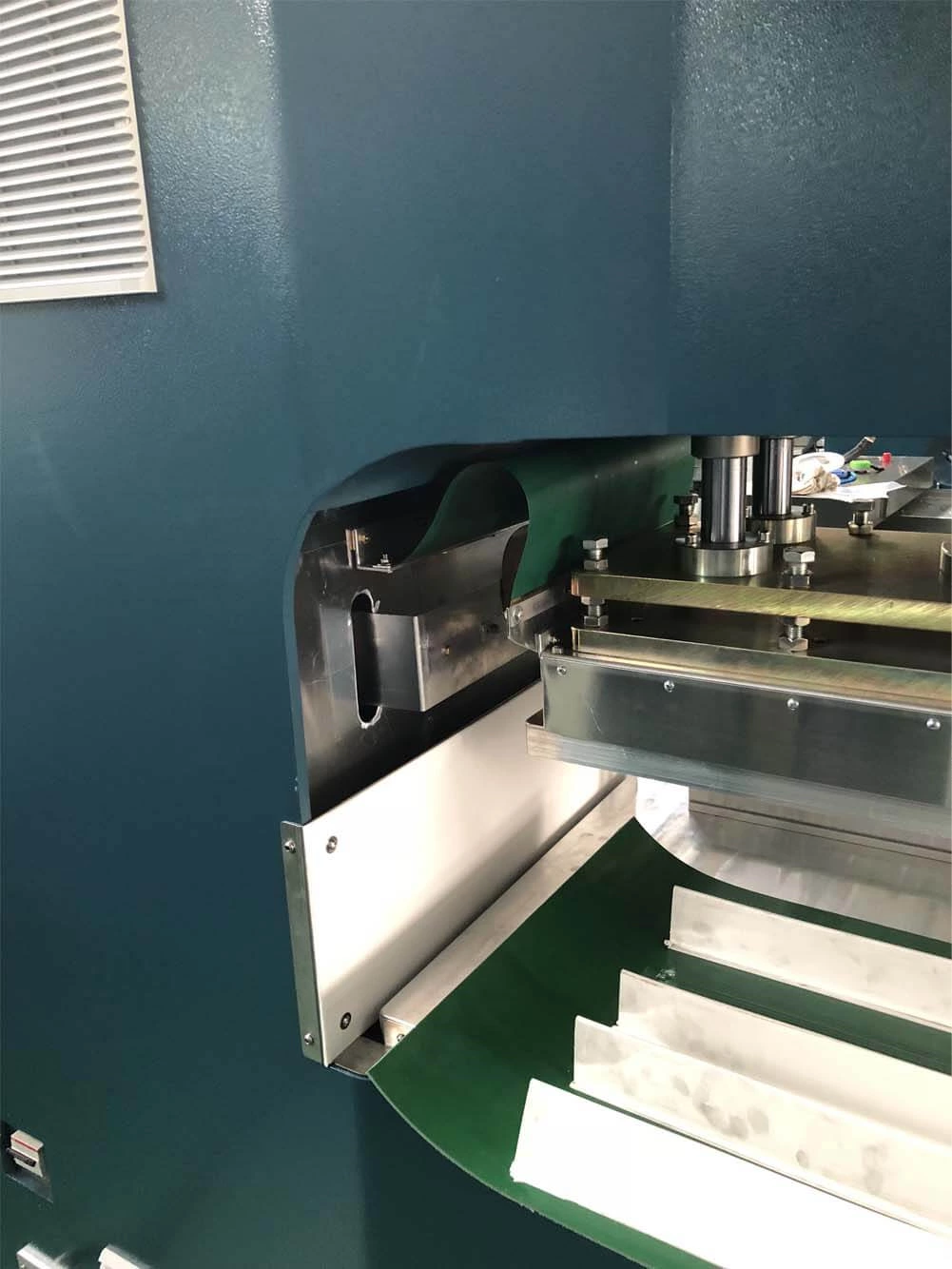

2. La rainure de la machine est profonde et large, ce qui facilite le soudage de grandes surfaces.
3. Boîte de vibration haute fréquence carrée de modèle européen, plus stable en sortie.
4. Mode de réglage du courant : réglable électriquement
5. Installation et utilisation faciles

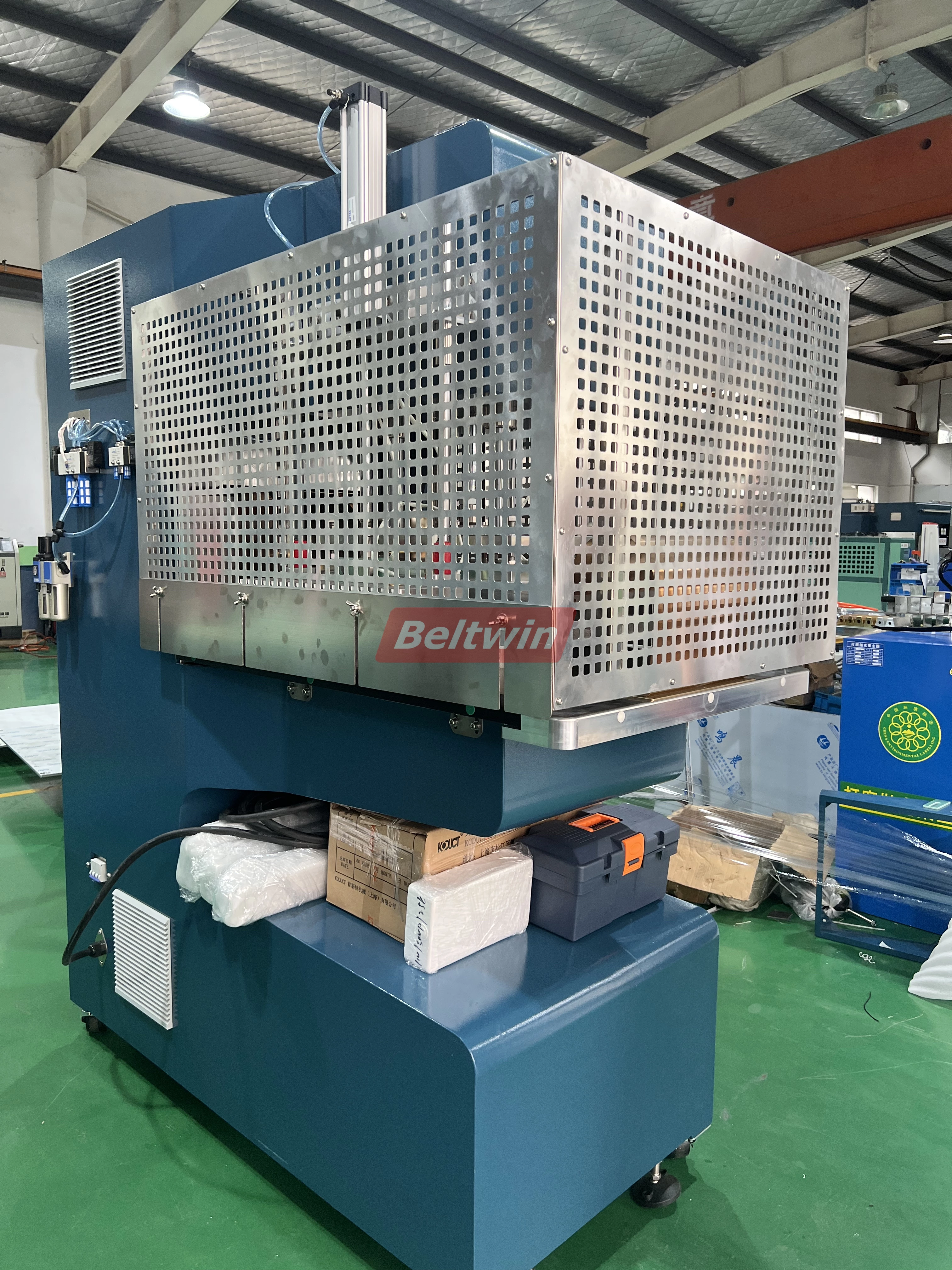

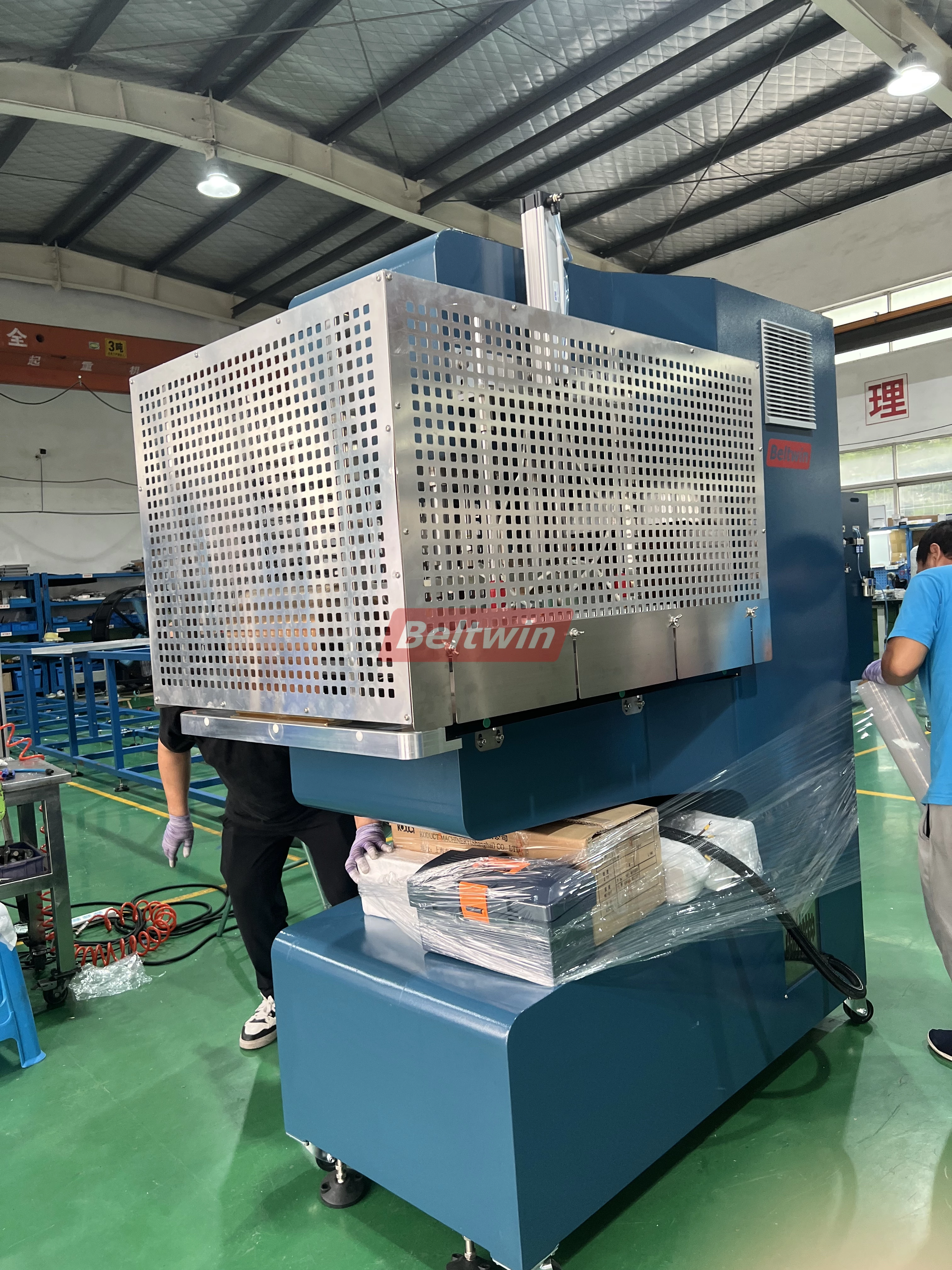

Photos de la machine à haute fréquence

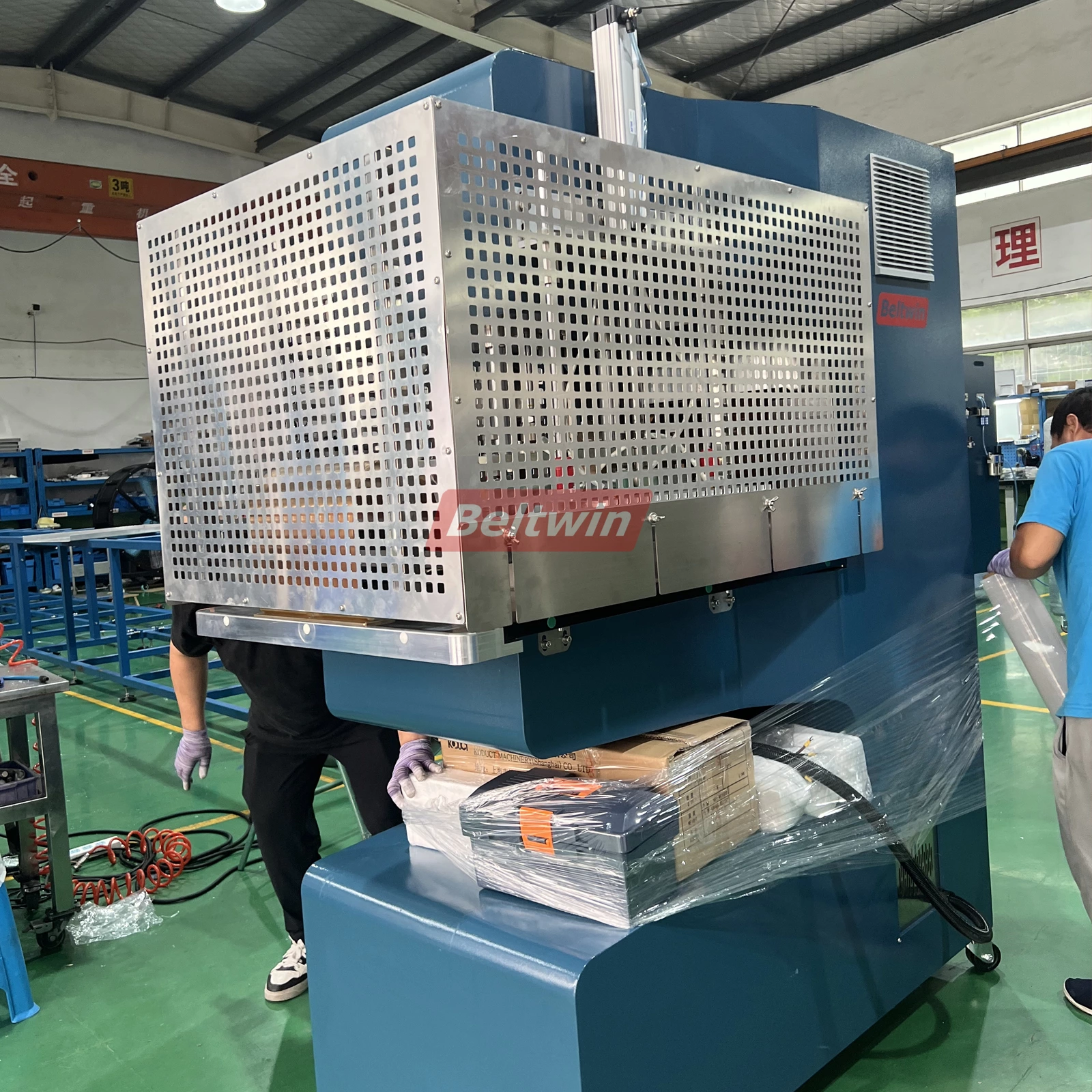

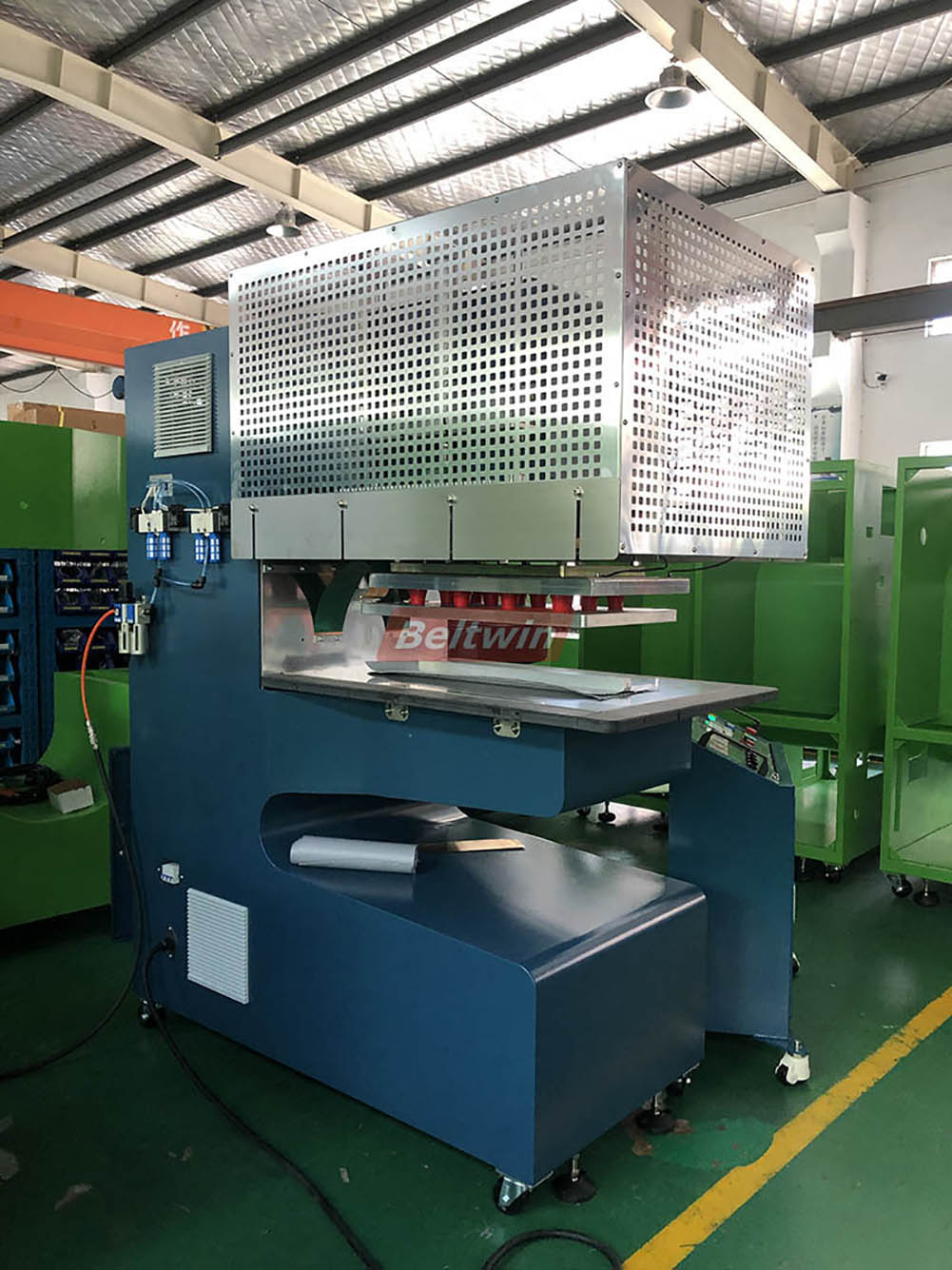

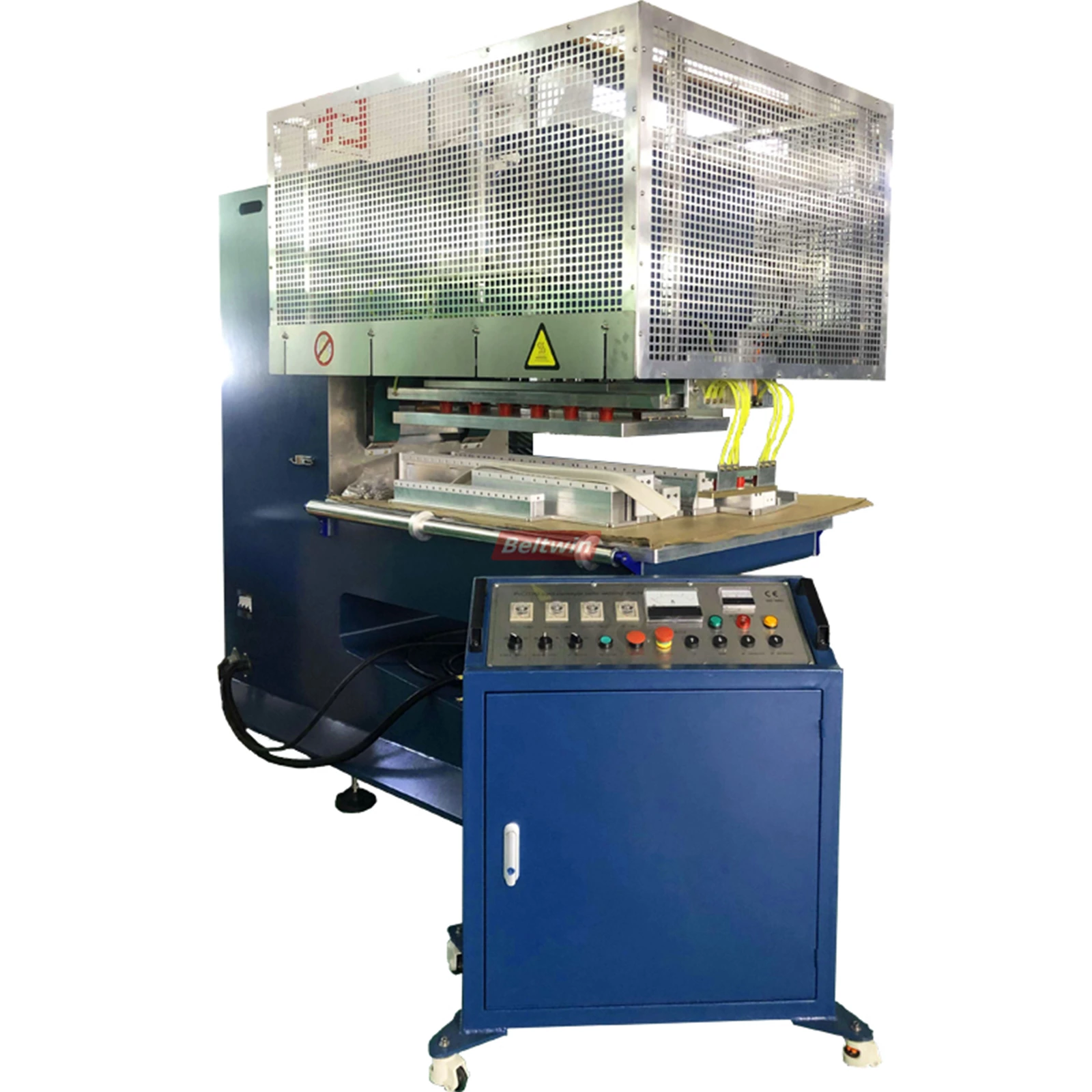

Machine HF 13KW avec boîtier de commande mobile :

Peut souder des taquets d'une longueur maximale de 1 000 mm, d'une paroi latérale de 500 mm pour une courroie d'une largeur de 800 à 850 mm.

Avantages :

• Durée de vie de 15 ans
• Structure de machine fiable, profil transversal sans soudure ni boulon. Découpe dans une tôle complète. Durée de vie prolongée.

• Sortie d'oscillation haute fréquence stable
• Protection contre les étincelles sensibles
• Préchauffage rapide et chauffage stable,
• Blindage efficace de la puissance de sortie haute fréquence
• Protection contre les surintensités
• Préchauffage rapide et chauffage stable, applicable au soudage sur de grandes surfaces, réduit d'au moins 30 % la puissance de sortie haute fréquence

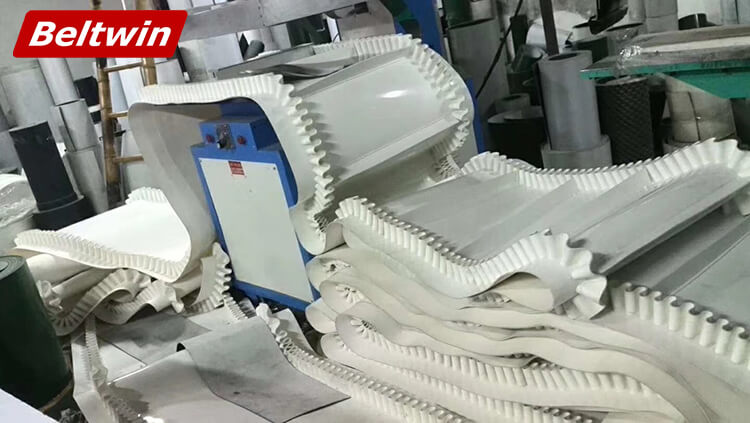

• Domaine d'application : Soudage de flancs, de taquets, de surfilage et de guidage.
• Surveillance de sécurité approuvée CE et conforme aux normes de l'UE
• Fournir un support technique professionnel et un service après-vente à temps.

Marque de sécurité

Pour les crampons et les flancs de 3 mm d'épaisseur :

• Temps de retard : réglez-le à 3 s
• Temps de soudage : 50 s
• (Vous pouvez ajuster le temps en fonction du cas réel lorsque le matériau est trop épais ou trop fin, lentement par intervalle de 5 s)
• Temps de refroidissement : 45 s
• Temps de montée : 3 s
• Compteur : 0,5-0,6 pour les crampons et les flancs en PVC 0,8-1,0 pour les crampons et les flancs en PU.

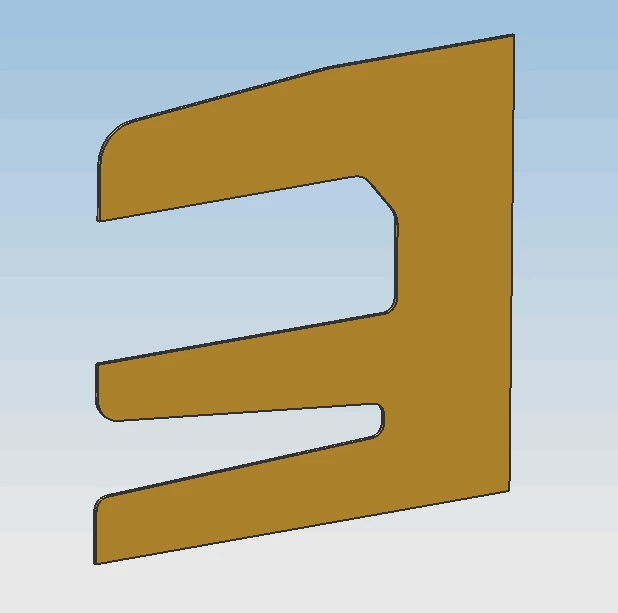

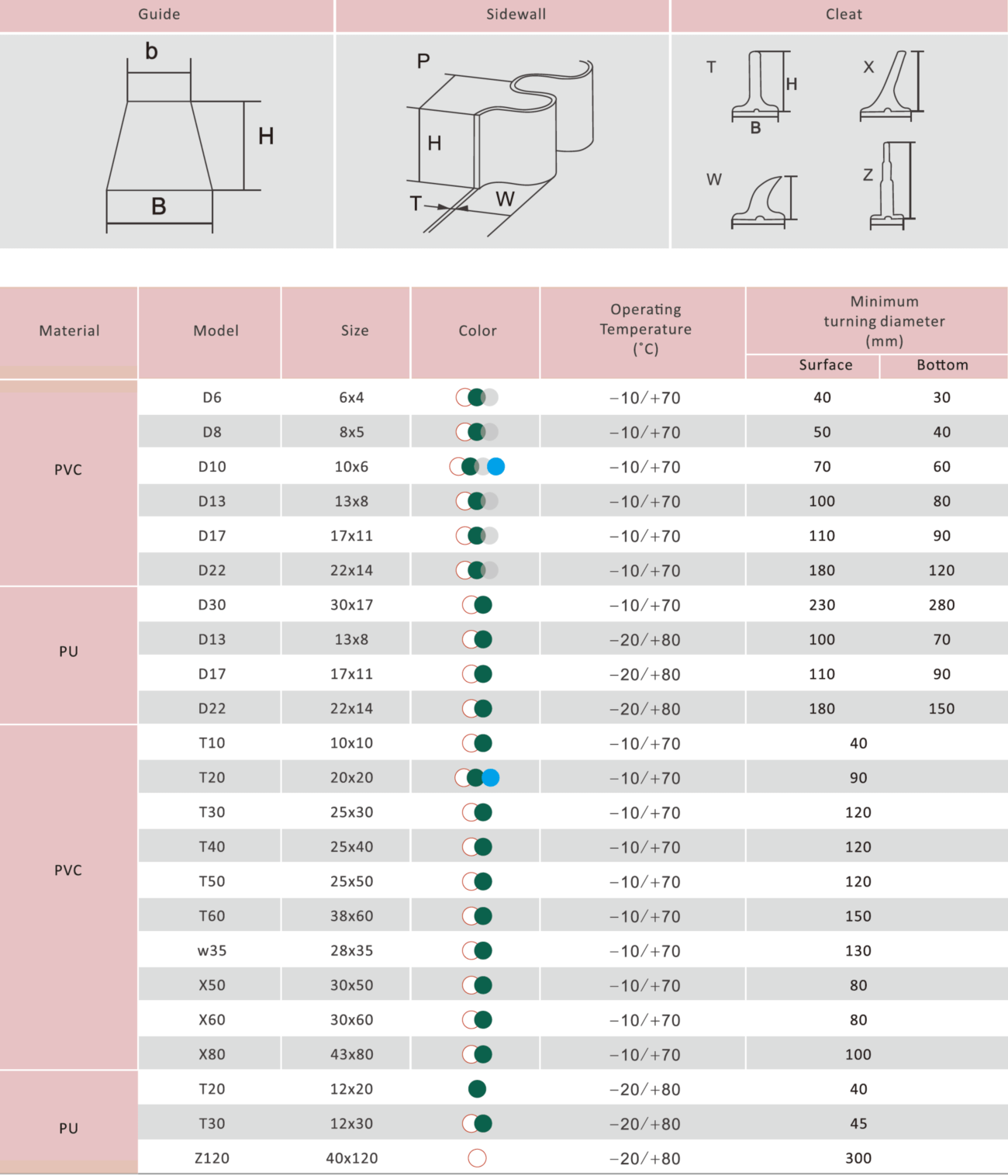

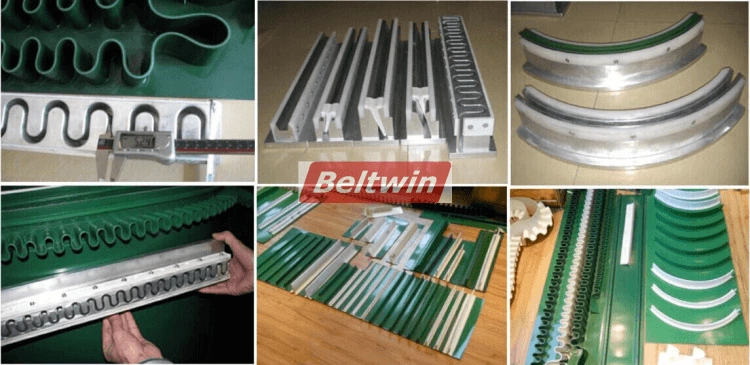

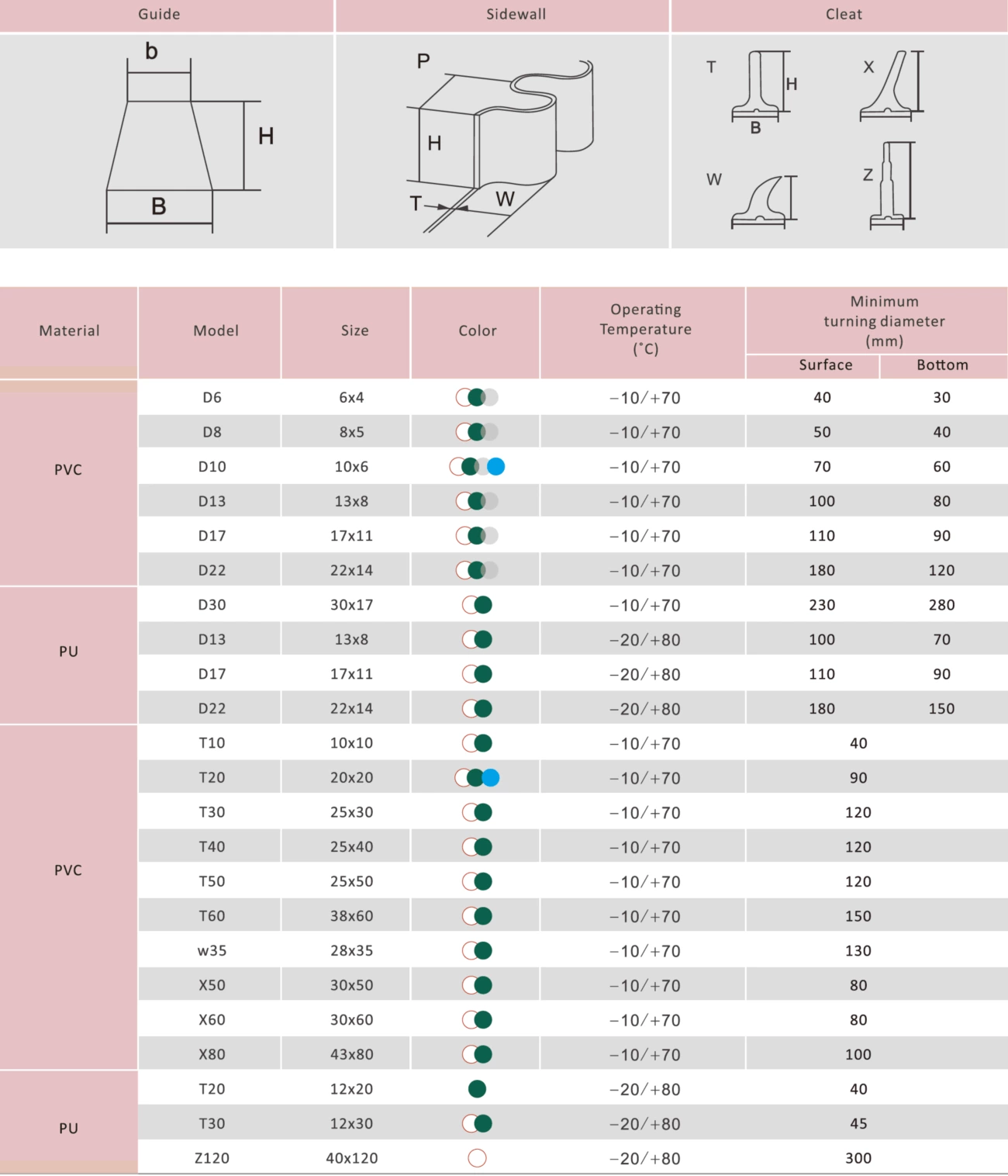

Moules de profil

La machine HF a besoin d'un moule pour terminer le travail de soudage, concernant le moule, nous listons quelques tailles normales selon votre choix, et la longueur standard du moule est de 500 mm.
