Machine de soudure à haute fréquence 25KW pour tapis roulant, épissure de ceinture d'unité centrale de PVC et flanc de taquet de soudure, guide

La machine de soudage haute fréquence BELTWIN est utilisée pour la fabrication de divers taquets, marches et parois latérales peut être effectuée facilement.

La machine de soudage haute fréquence 25KW est spécialement utilisée pour les joints de ceintures de tapis roulant en PVC TPU. Il peut également effectuer des soudures de profils de tasseaux. Longueur maximale de soudure du taquet : 1200 mm.

Information produit:

1. Puissance de la machine : 25KW
2. Longueur de soudure : taquet : max 750 mm, paroi latérale : max 500-550 mm à la fois
3. Largeur maximale de la bande : 1500 mm
4. Tension de fonctionnement : 380 V 3 phases, autre tension disponible sur demande
5. Ajuster le courant par bouton
6. Table de travail à deux côtés

Option:

1. Housse de protection
2. Boîtier de télécommande ou panneau de télécommande

Feature:

1. Utilisé pour la bande industrielle, la bande transporteuse, la courroie de transmission, le déflecteur, le soudage des parois latérales
2. La rainure de la machine est profonde et large. Il est pratique de souder une grande surface.
3. Adopter un dispositif de protection contre les étincelles très sensible pour éviter d'endommager le moule.
4. La longueur de soudage peut être étendue à 700 mm ou plus pour une fois.
5. Boîte de vibration carrée haute fréquence modèle européen, plus stable en sortie.
6. Le réglage du courant via le bouton est plus précis.

Spécifications techniques:

• Sorties de puissance HF 25 KW
• Sortie haute fréquence stable
• Alimentation : 3P 380V 50HZ
• Fréquence : 30KVA
• Taille de plaque de travail : 750*400mm
• Taille inférieure de table : 1000*600mm
• Longueur de la table de travail : 1000 mm

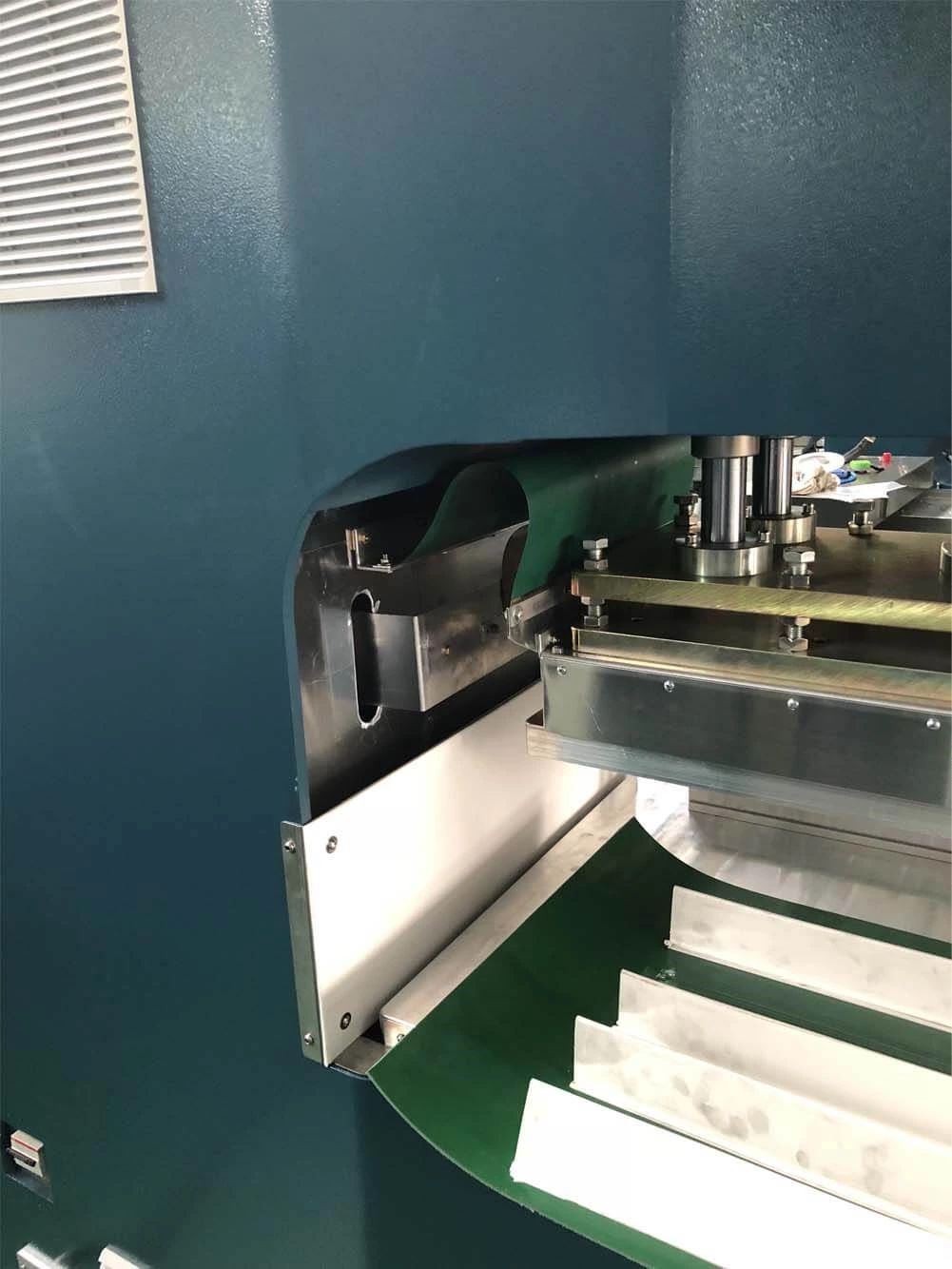

• Taille de la gorge de la machine : 360 mm
• Universel pour tapis roulant et épissure de ceinture en PVC TPU et crampons en T, crampons en X, crampons en L, parois latérales, profilés, guides en V, etc.
• Cycles de soudage HF automatisés
• Configuration et fonctionnement faciles
• Entièrement blindé HF, machine entière sous protection
• Avec une protection sérieuse : la protection de résistance de courant, la protection contre les étincelles et la protection de freinage d'urgence
• Tube à vide de haute qualité de CANON, fabriqué au Japon.
• Utiliser un système de levage pneumatique
• Peut être utilisé pour différentes épaisseurs de matériaux et hauteurs de tasseaux/paroi latérale (jusqu'à 120 mm)

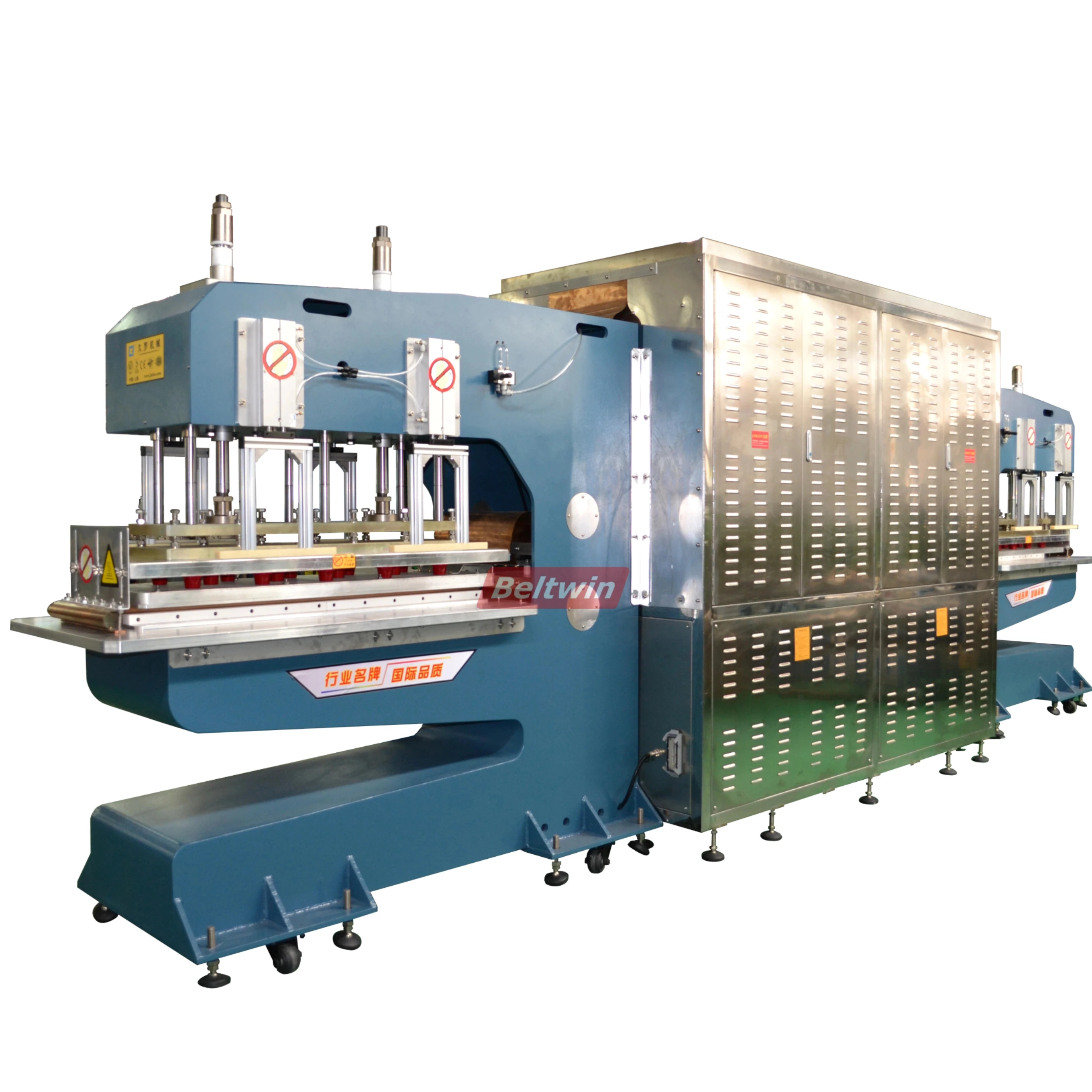

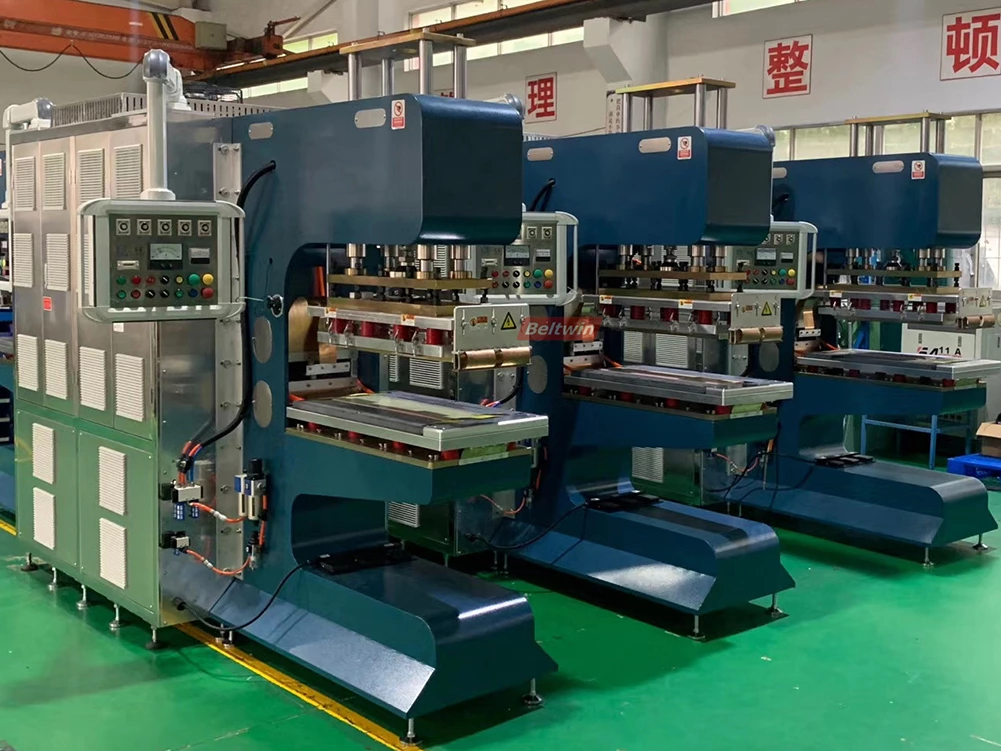

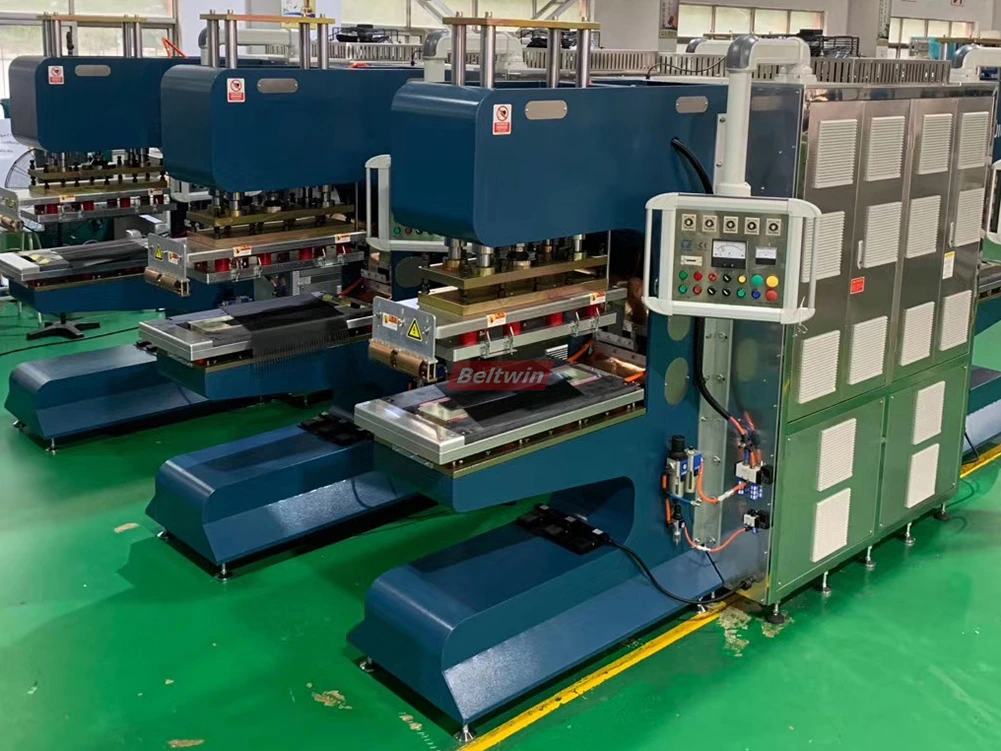

Photos pour la machine à haute fréquence

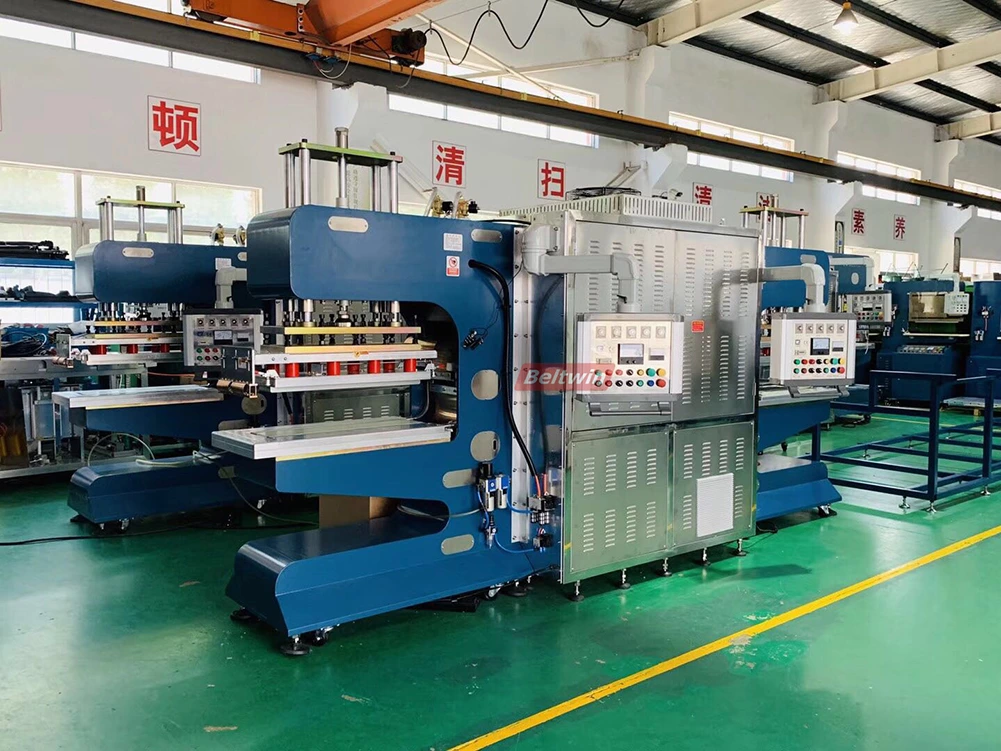

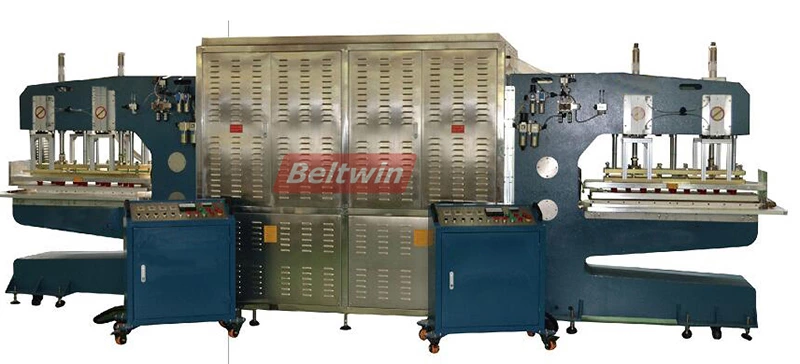

Machine HF 25KW avec boîtier de commande mobile :

Avantages :

• 15 ans de longue durée de vie

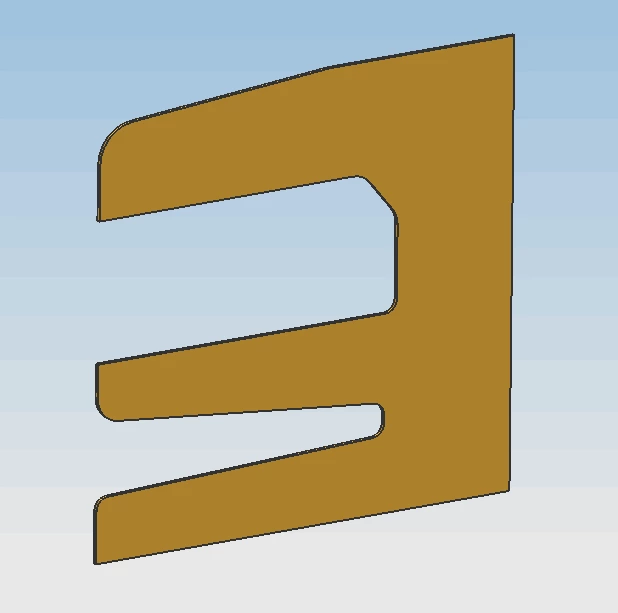

• Structure de machine fiable, profil transversal sans soudure ni boulons. Découpé à partir d'une plaque de métal complète. Offre une durée de vie plus longue.

• Sortie d'oscillation haute fréquence stable
• Protection sensible contre les étincelles
• Préchauffage rapide et chauffage stable,
• Blindage efficace de la puissance de sortie haute fréquence
• Protection contre les surintensités
• Préchauffage rapide et chauffage stable, applicable pour le soudage sur de grandes surfaces, réduit d'au moins 30% la puissance de sortie haute fréquence
• Domaine d'application : Sidewall, Cleat, Serging et soudure de guide.
• Approuvé CE et surveillance de sécurité standard de l'UE
• Fournir un support technique professionnel et un service après-vente à temps.

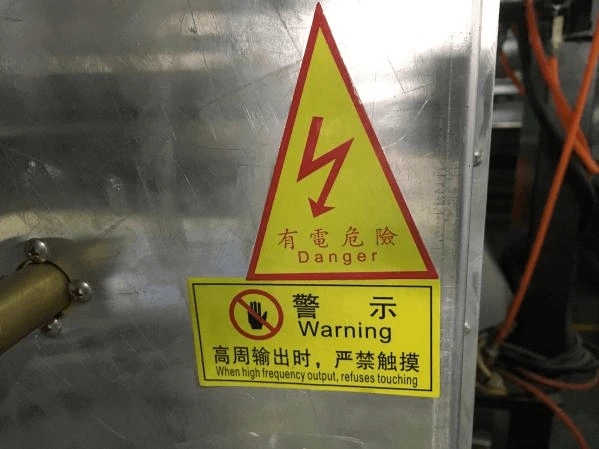

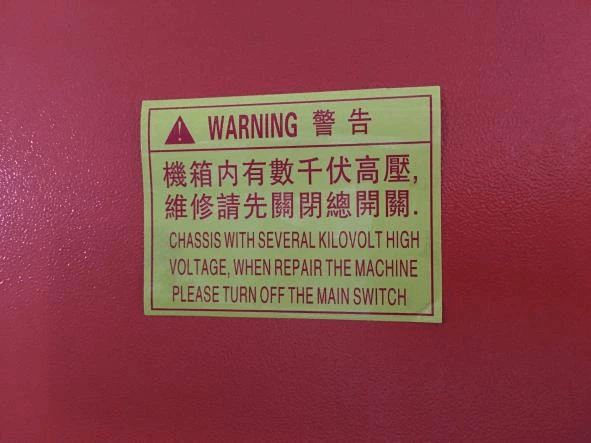

Marque de sécurité

Pour les taquets et les flancs de 3 mm d'épaisseur :

Temps de retard : réglez-le sur 3s

Temps de soudage : 50s

(vous pouvez ajuster le temps en fonction du cas réel lorsque le matériau est trop épais ou trop fin, lentement par intervalle de 5s)

Temps de refroidissement : 45s

Temps de montée : 3s

Compteur : 0.5-0.6 pour les crampons et les flancs en PVC 0.8-1.0 pour les crampons et les flancs en PU.

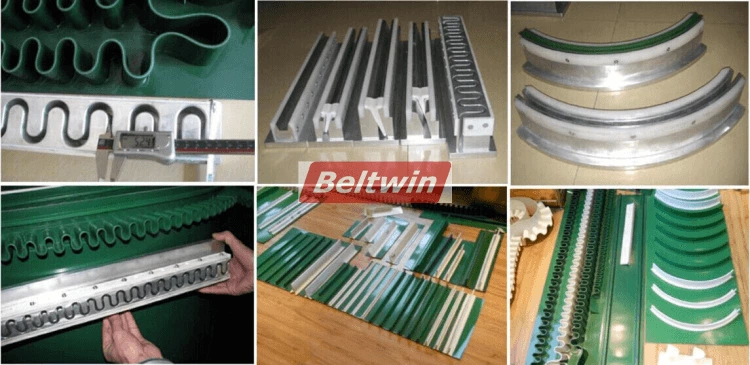

Moules de profil

La machine HF a besoin de moule pour terminer les travaux de soudage, en ce qui concerne le moule, nous listons une taille normale que vous choisissez, et la longueur standard du moule est de 500 mm.
